ຮິງປິດບັງດ້ວຍສະແຕມ

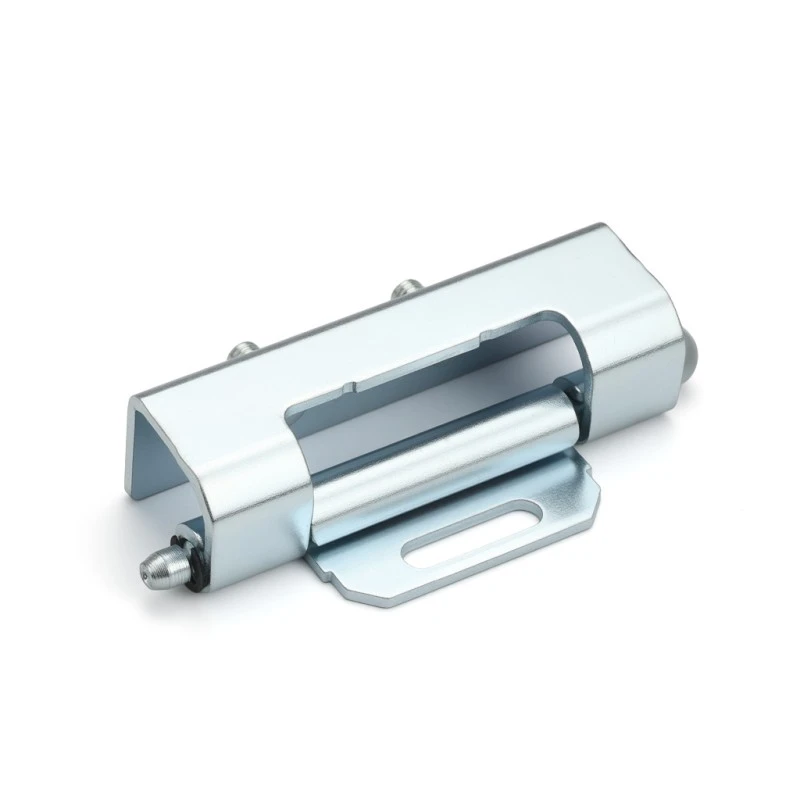

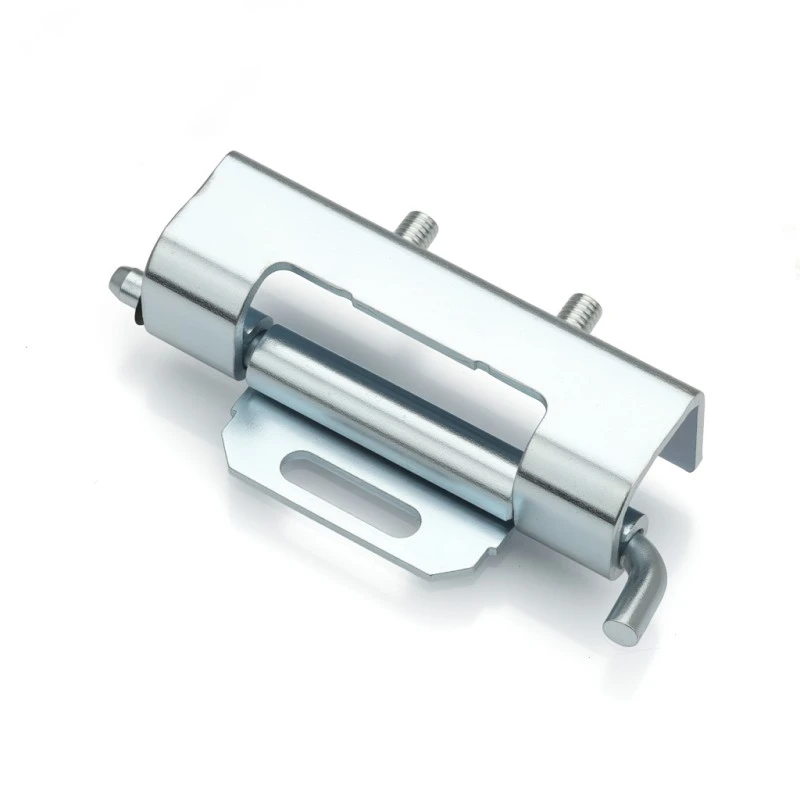

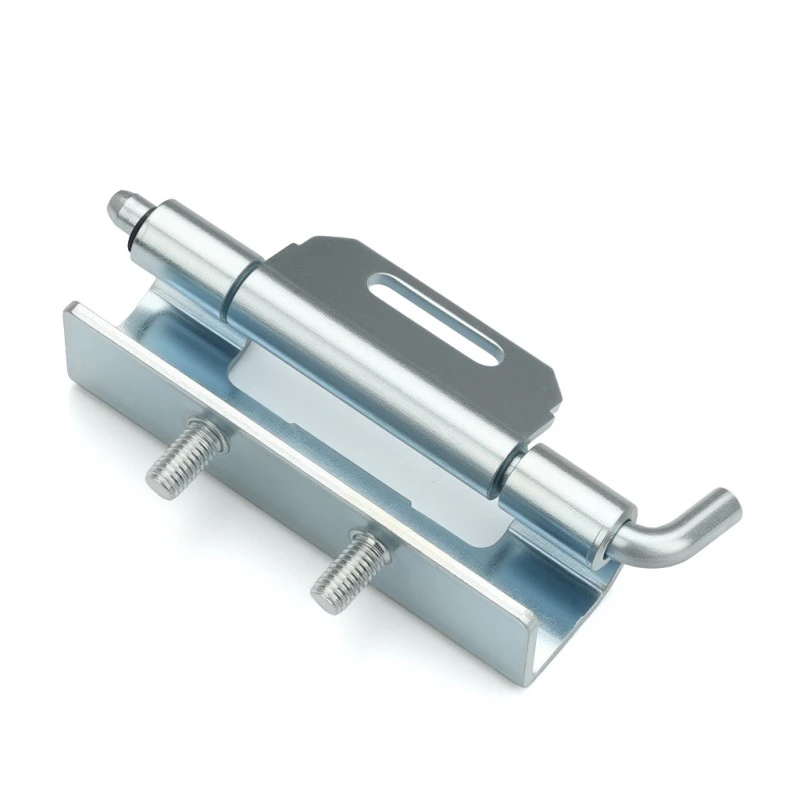

ສໍາລັບໃຜທີ່ຊອກຫາ hinges enclosure ຖອດອອກໄດ້ຈາກ Yitai Lock, Hinge ການປົກປິດດ້ວຍ Studs CL060 handles ທັງການເຊື່ອມແລະ nut mounting, ແລະ screws ໄດ້ລວມຢູ່ແລ້ວ. ມີຊ່ອງສຽບຂະໜາດ 19.8 ມມ ຢູ່ປີກທີ່ຕິດຢູ່ເພື່ອໃຫ້ທ່ານສາມາດປັບຕຳແໜ່ງໄດ້ລະອຽດກ່ອນທີ່ຈະລັອກມັນລົງ — ມີປະໂຫຍດເມື່ອທ່ານຕ້ອງການປະຕູເພື່ອແຂວນຊື່. ຄວາມ​ຍາວ​ໂດຍ​ລວມ​ມາ​ຢູ່​ໃນ 86 ມ​ມ​ມີ​ຮ່າງ​ກາຍ hinge 70 ມ​ມ​ແລະ Φ5 mm barrel​.

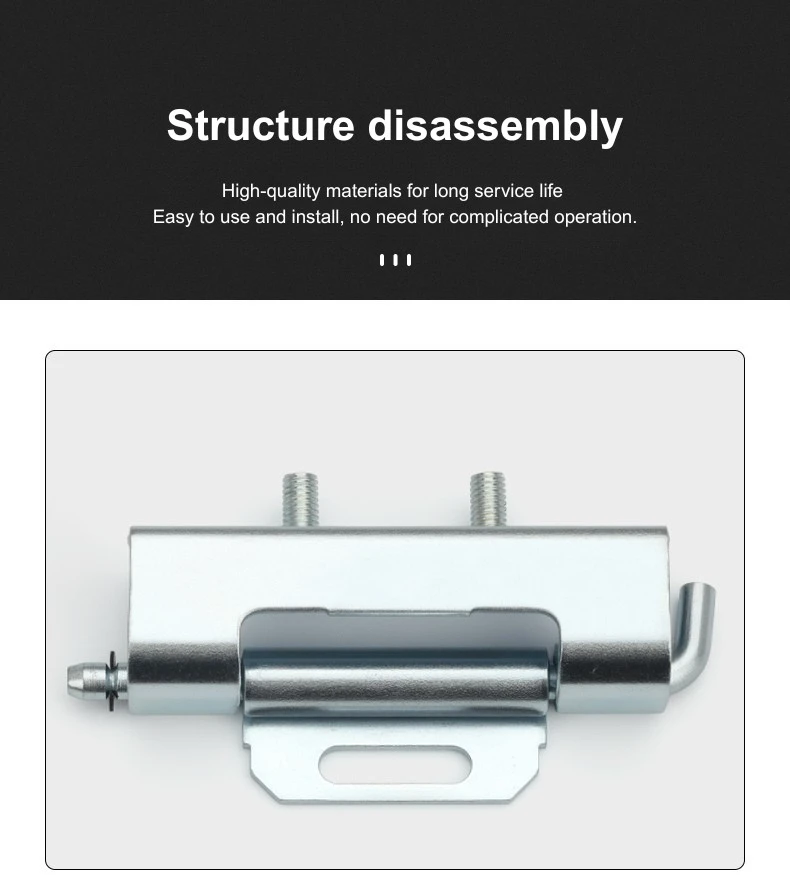

ໂຄງສ້າງແລະຂະຫນາດ

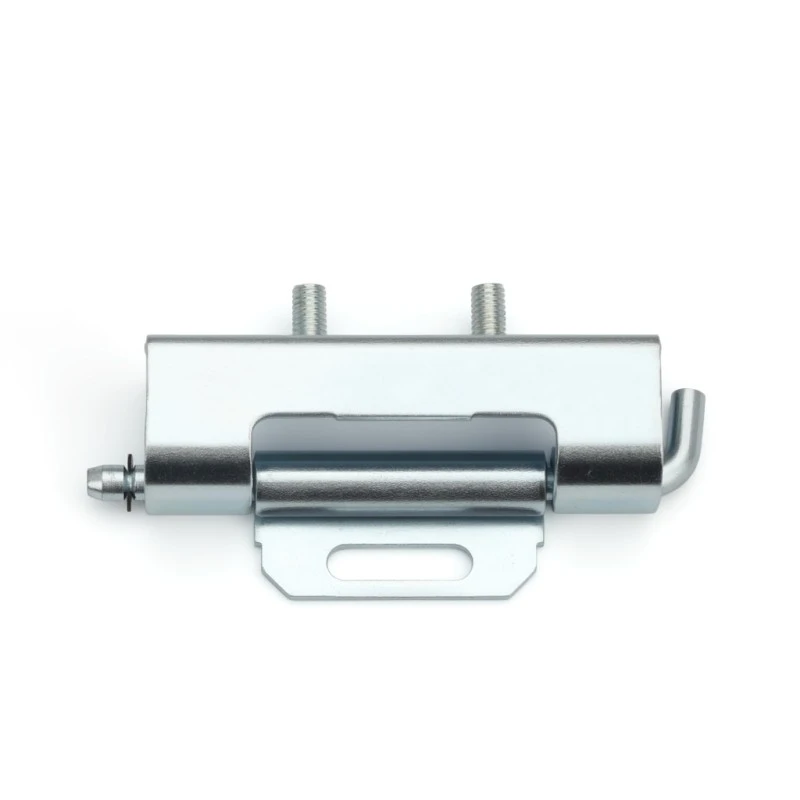

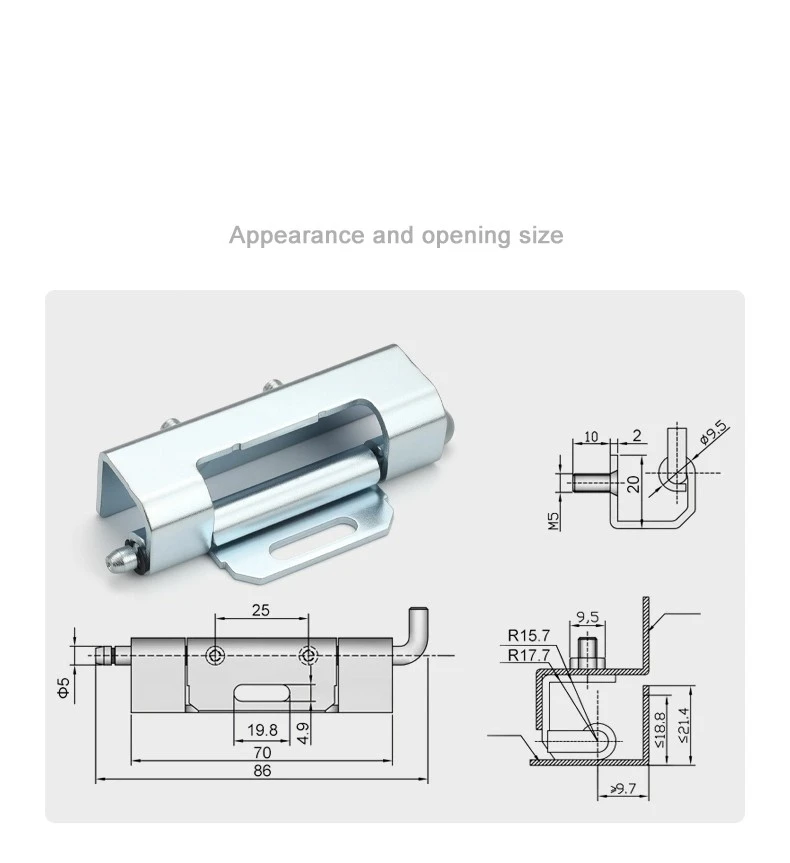

The Concealed Hinge with Studs ແລ່ນ 86 ມມ ໂດຍລວມ, ຮ່າງກາຍຕົ້ນຕໍໃຊ້ເວລາເຖິງ 70 ມມແລະປີກ mounting ກວມເອົາສ່ວນທີ່ເຫຼືອ. ຖັງແມ່ນ Φ5 ມມ, ແລະ stud ຕົວຂອງມັນເອງມີຫົວ Φ9.5 ມມ, shaft 10 ມມ, ບ່າ 2 ມມ, ແລະກະທູ້ M5 - ກົງໄປກົງມາເພື່ອເຂົ້າຮ່ວມກັບຫມາກແຫ້ງເປືອກແຂງຊ່ອງ.

ສໍາລັບຄວາມເຂົ້າກັນໄດ້ຂອງກອບ, ຝາປິດບັງດ້ວຍ Studs ຖືກອອກແບບມາສໍາລັບຊ່ອງທີ່ມີລັດສະຫມີພາຍໃນຂອງ R15.7 ຫາ R17.7 ມມ, ຄວາມເລິກຂອງກະດານປະຕູຂອງ ≤18.8 ມມ, ດ້ານຂ້າງຂອງ ≤21.4 ມມ, ແລະການເປີດກອບຂອງ > 9.7 ມມ. ຮ່າງກົ້ງແມ່ນກວ້າງ 22.6 ມມ ແລະ ປີກຍຶດແມ່ນກວ້າງ 25 ມມ — ຫນາແຫນ້ນພໍທີ່ຈະນັ່ງຢູ່ພາຍໃນກອບໄດ້ຢ່າງສະອາດ ໂດຍບໍ່ມີການຕິດອອກຈາກໜ້າປະຕູ.

ການຕິດຕັ້ງແລະການຕິດຕັ້ງ

The Concealed Hinge with Studs ເຂົ້າກັບການປະສົມປະສານຂອງການເຊື່ອມໂລຫະແລະການຍຶດຫມາກແຫ້ງເປືອກແຂງ. ປີກຍຶດຖືກເຊື່ອມກັບກະດານປະຕູໃນລະຫວ່າງການຜະລິດ, ແລະປາຍ stud ເຊື່ອມຕໍ່ຊ່ອງກອບໂດຍໃຊ້ screws M5 ທີ່ລວມຢູ່. ສະລັອດຕິງ 19.8 ມມຢູ່ປີກເຮັດໃຫ້ເຈົ້າມີຫ້ອງບາງບ່ອນເພື່ອປ່ຽນຕໍາແຫນ່ງຂອງ hinge ກ່ອນທີ່ຈະ tighten ທຸກສິ່ງທຸກຢ່າງລົງ, ເຊິ່ງເຮັດໃຫ້ການສອດຄ່ອງປະຕູຫຼາຍຫນ້ອຍ fiddly ໃນລະຫວ່າງການປະກອບ.

ເມື່ອມັນຖືກແກ້ໄຂທັງຫມົດຢູ່ໃນສະຖານທີ່, ຝາປິດບັງດ້ວຍໄມ້ຢືນຕົ້ນຍັງອະນຸຍາດໃຫ້ປະຕູອອກມາເມື່ອຈໍາເປັນ - ພຽງແຕ່ຖອດ stud ອອກຈາກຊ່ອງກອບແລະປະຕູຍົກອອກ. ປີກທີ່ເຊື່ອມຕິດຢູ່ໃນກະດານປະຕູຢ່າງຖາວອນ, ສະນັ້ນການປິດປະຕູບໍ່ໄດ້ສົ່ງຜົນກະທົບຕໍ່ການຍຶດຕິດກັບ hinge ເລີຍ. ມັນເປັນຄຸນສົມບັດທີ່ເປັນປະໂຫຍດສໍາລັບຕູ້ທີ່ຕ້ອງການເອົາປະຕູອອກສໍາລັບການແລ່ນສາຍໄຟຫຼືການເຂົ້າເຖິງພາຍໃນ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

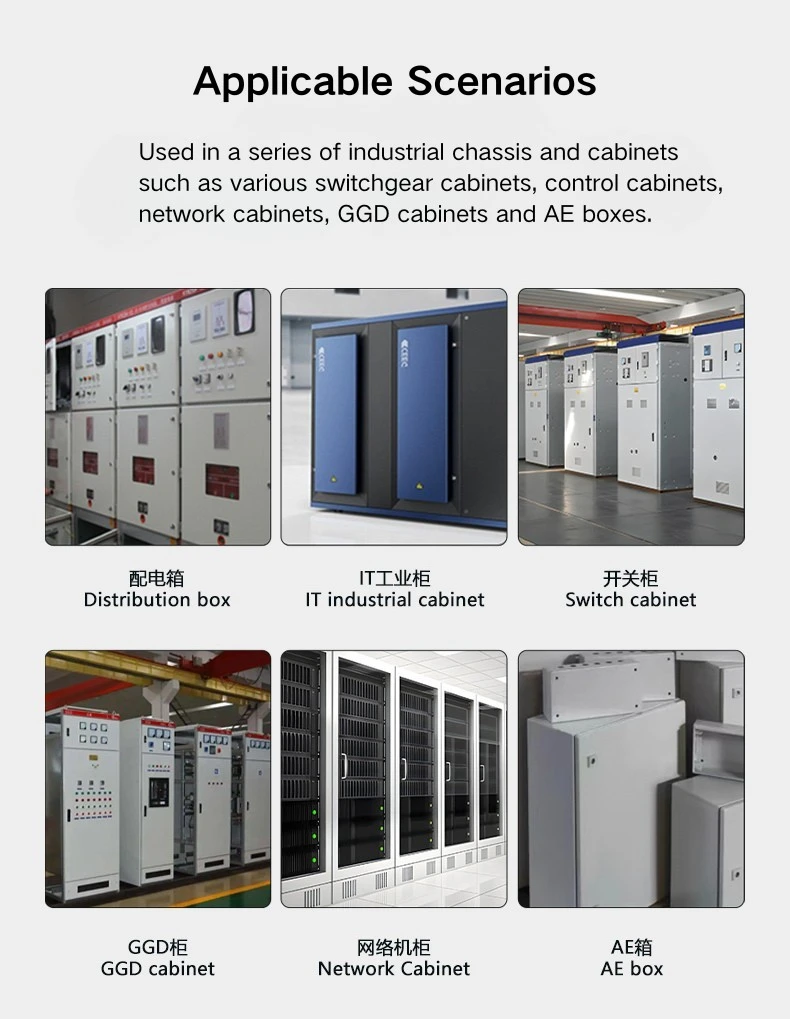

ຝາປິດປິດບັງດ້ວຍ Studs ປະກົດຂຶ້ນເລື້ອຍໆຢູ່ປະຕູກະດານແຈກຢາຍ, ຝາປິດສະຫຼັບ, ປະຕູຕູ້ເຄືອຂ່າຍ, ແລະຕູ້ອຸປະກອນອຸດສາຫະກໍາທີ່ຮັກສາຄວາມສະອາດພາຍນອກ. ນັບຕັ້ງແຕ່ hinge ນັ່ງຢູ່ໃນກອບ, ບໍ່ມີຫຍັງສັງເກດເຫັນຢູ່ຂ້າງນອກໃນເວລາທີ່ປະຕູໄດ້ຖືກປິດ - ບໍ່ມີຖັງ protruding, ບໍ່ມີປີກ exposed.

ດ້ານທີ່ຖອດອອກໄດ້ຂອງ Hinge ທີ່ປິດບັງດ້ວຍ Studs ຍັງມີປະໂຫຍດສໍາລັບຕູ້ທີ່ປະກອບຢູ່ໃນກອງປະຊຸມແລະສົ່ງໄປຫາສະຖານທີ່ - ປະຕູສາມາດອອກໄປສໍາລັບການຂົນສົ່ງແລະກັບຄືນເມື່ອຕູ້ຢູ່ໃນຕໍາແຫນ່ງ. ການສໍາເລັດຮູບເຫຼັກກາກບອນ galvanized ແມ່ນດີສໍາລັບສະພາບແວດລ້ອມອຸດສາຫະກໍາ indoor ມາດຕະຖານ, ແລະຢູ່ທີ່ 86 ມມ hinge ເຫມາະກັບຂະຫນາດຊ່ອງຂອງກອບທີ່ທ່ານພົບເຫັນຢູ່ໃນການແຜ່ກະຈາຍແລະ switchgear enclosures.

FAQ

Q1: ຂະຫນາດໂດຍລວມຂອງ hinge CL060 ແມ່ນຫຍັງ?

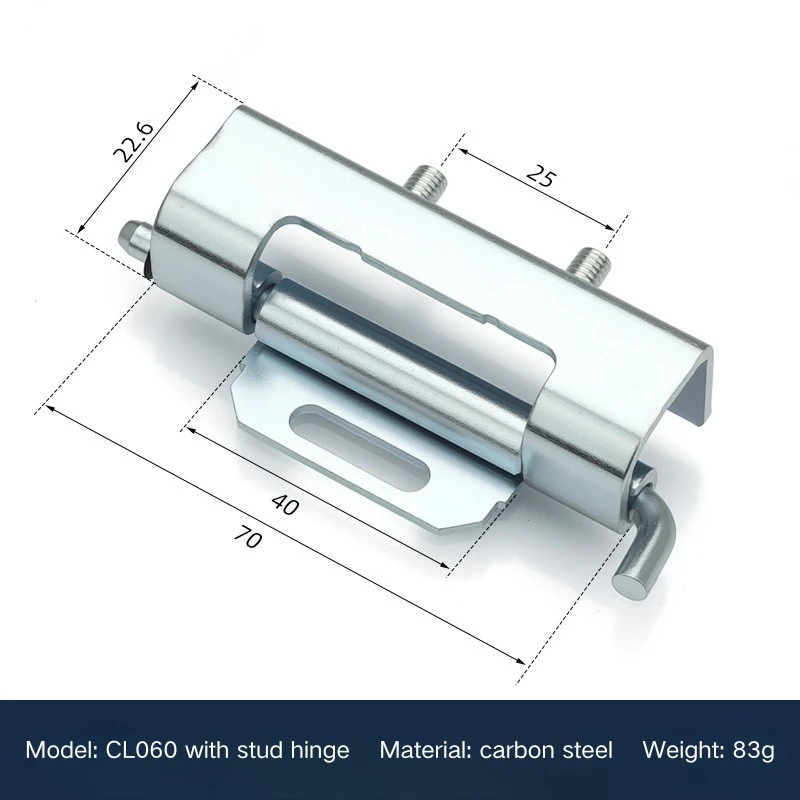

hinge ປິດ​ບັງ CL060 ມີ​ຄວາມ​ຍາວ​ໂດຍ​ລວມ​ຂອງ 86 mm, ຄວາມ​ຍາວ​ຂອງ​ຮ່າງ​ກາຍ hinge ຂອງ 70 mm, ແລະ​ເສັ້ນ​ຜ່າ​ກາງ​ຂອງ​ຖັງ Φ5 mm. ປີກຍຶດແມ່ນກວ້າງ 25 ມມ, ແລະຕົວຂອງ hinge ກວ້າງ 22.6 ມມ. ນ້ໍາຫນັກທັງຫມົດແມ່ນ 83g.

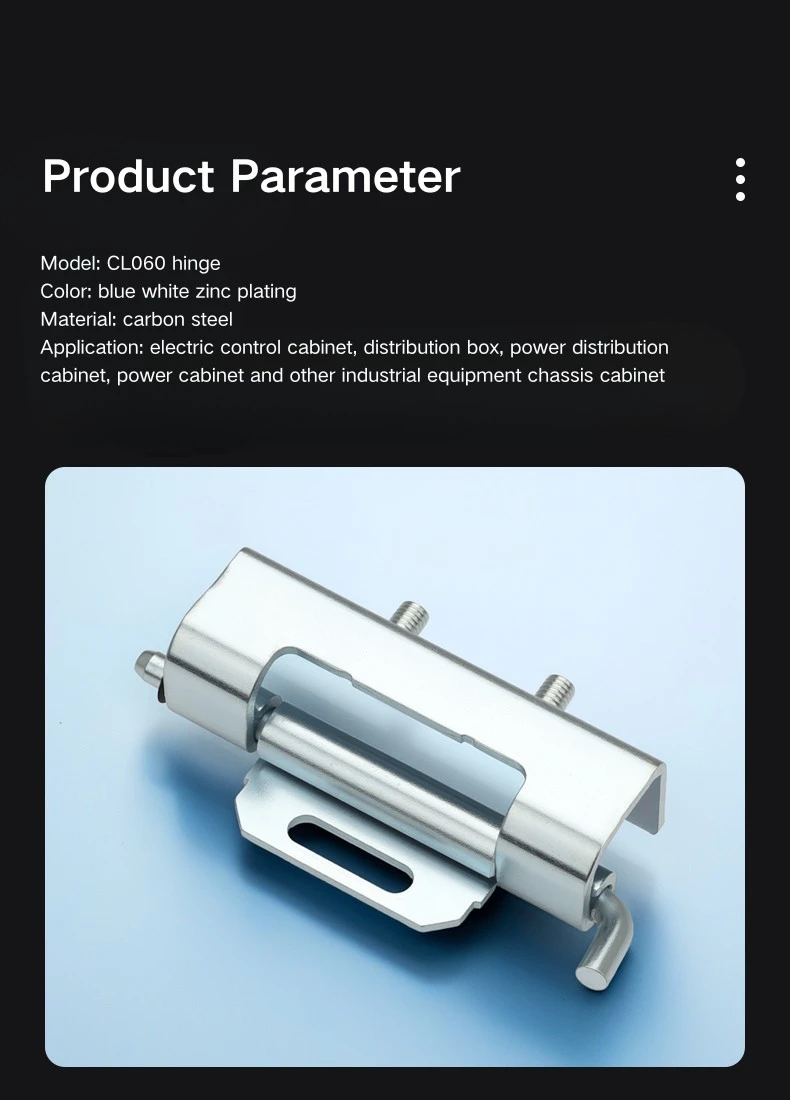

Q2: CL060 ຜະລິດຈາກວັດສະດຸໃດ?

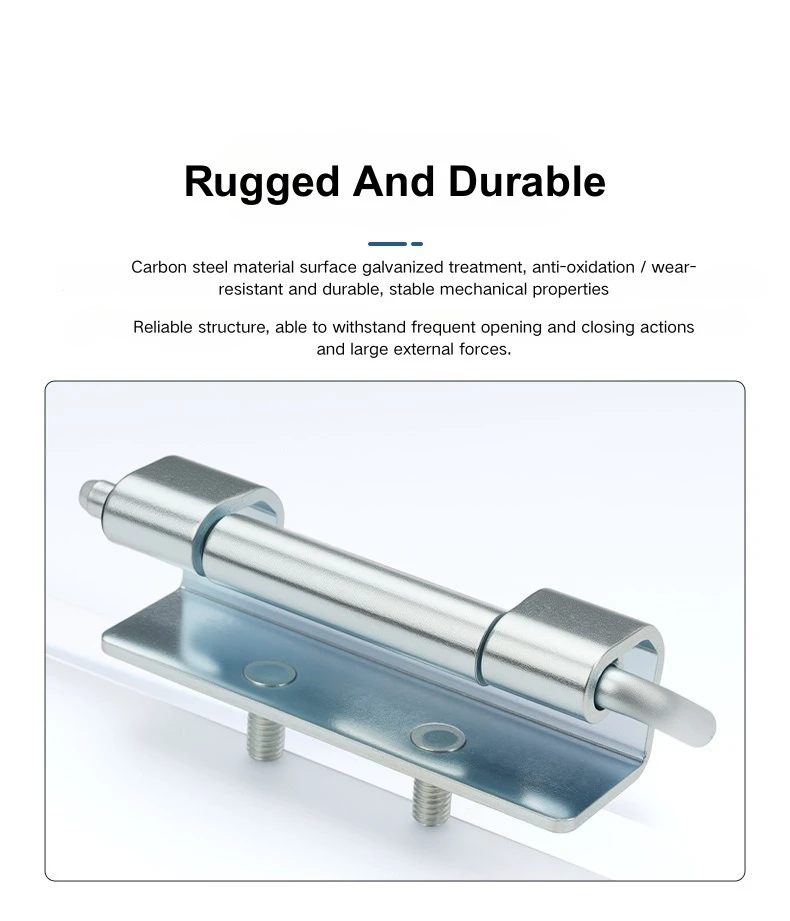

CL060 ແມ່ນຜະລິດຈາກເຫລໍກຄາບອນທີ່ມີການສໍາເລັດຮູບ galvanized. ປະຈຸບັນມັນມີຢູ່ໃນສະເພາະສະເພາະອັນດຽວເທົ່ານັ້ນ.

Q3: CL060 ຖືກຕິດຕັ້ງແນວໃດ?

CL060 ໃຊ້ການປະສົມປະສານຂອງການເຊື່ອມໂລຫະແລະການຍຶດຫມາກແຫ້ງເປືອກແຂງ. ປີກຍຶດແມ່ນເຊື່ອມກັບກະດານປະຕູ, ແລະ stud ເຊື່ອມຕໍ່ຊ່ອງກອບໂດຍໃຊ້ screws M5 ປະກອບ. ຂຸມ mounted slotted ອະນຸຍາດໃຫ້ປັບຕໍາແຫນ່ງກ່ອນທີ່ຈະແກ້ໄຂສຸດທ້າຍ.

Q4: ຂະຫນາດ stud ແມ່ນຫຍັງ?

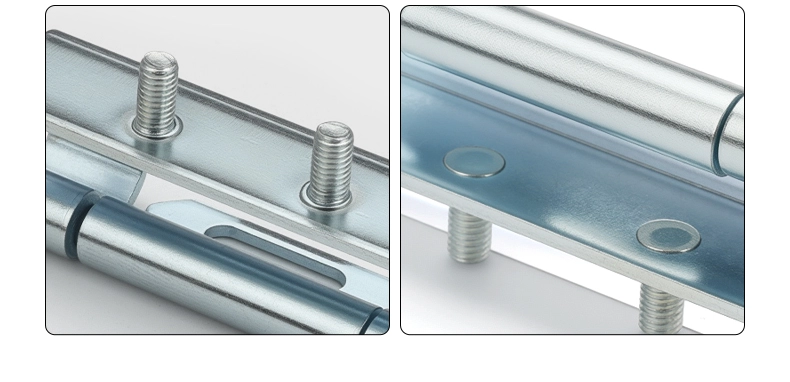

ສະແຕມມີເສັ້ນຜ່າກາງຫົວ Φ9.5 ມມ, ຍາວ 10 ມມ, ບ່າ 2 ມມ, ແລະເປັນກະທູ້ M5. ມັນປະກອບຊ່ອງກອບທີ່ມີຊ່ອງເປີດ> 9.7 ມມ.

Q5: ຂະຫນາດຊ່ອງກອບໃດທີ່ CL060 ເຫມາະ?

ຝາປິດປິດບັງ CL060 ເໝາະກັບຊ່ອງກອບທີ່ມີລັດສະໝີພາຍໃນ R15.7 ຫາ R17.7 ມມ. ການເກັບກູ້ຄວາມເລິກຂອງກະດານປະຕູແມ່ນ ≤18.8 ມມ ແລະ ຂອບທາງຂ້າງທັງໝົດແມ່ນ ≤21.4 ມມ.

Q6: ສິ່ງຫຸ້ມຫໍ່ປະເພດໃດແດ່ແມ່ນ CL060 ທີ່ເຫມາະສົມສໍາລັບ?

CL060 ຖືກໃຊ້ໃນປະຕູກະດານແຈກຢາຍ, ຝາປິດສະຫຼັບ, ຕູ້ເຄືອຂ່າຍອຸດສາຫະກໍາ, ແລະປະຕູຕູ້ອຸປະກອນກົນຈັກ - ຢູ່ບ່ອນໃດທີ່ຝາປິດທີ່ສາມາດຖອດອອກໄດ້ແມ່ນຕ້ອງການຫຼາຍກວ່າທາງເລືອກທີ່ຕິດຢູ່ດ້ານ.
