ປະຕູໂຖງໄຟຟ້າ ປະຕູໂຄ້ງຂ້າງ

ຊ່ວງຕົວແບບ ແລະພາບລວມຊຸດ

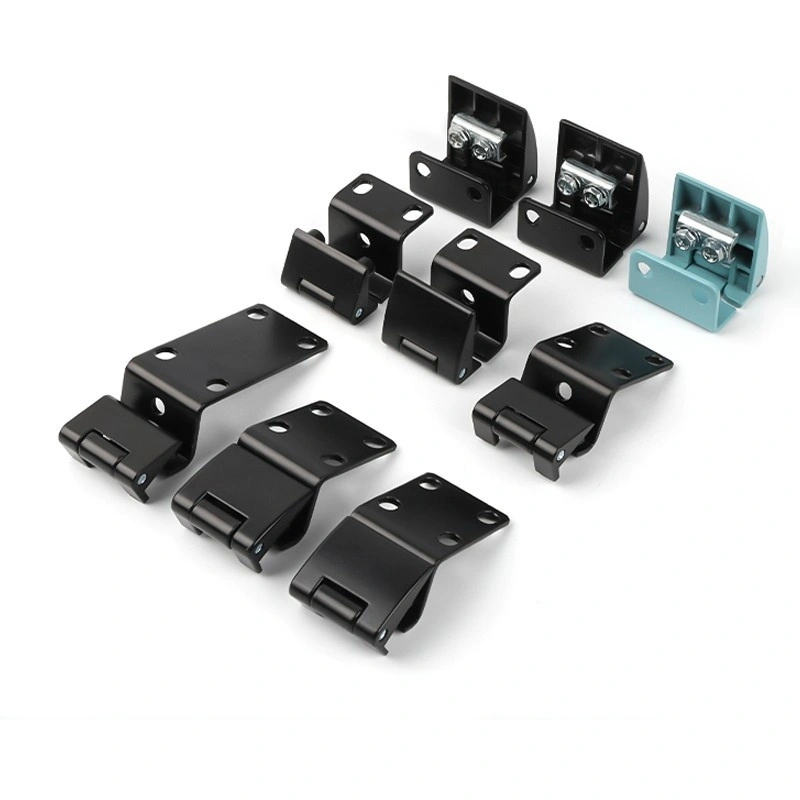

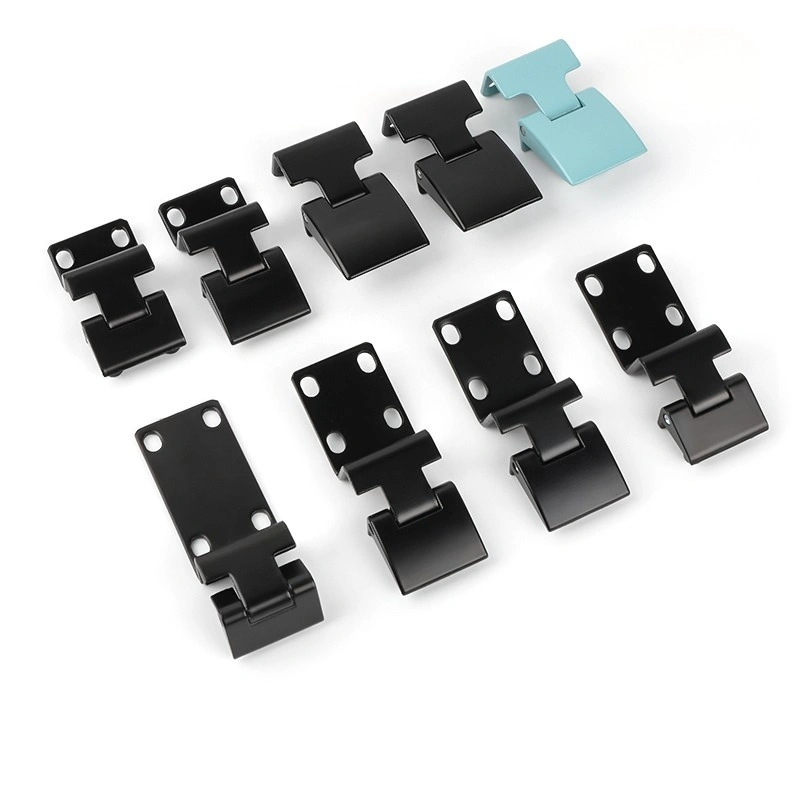

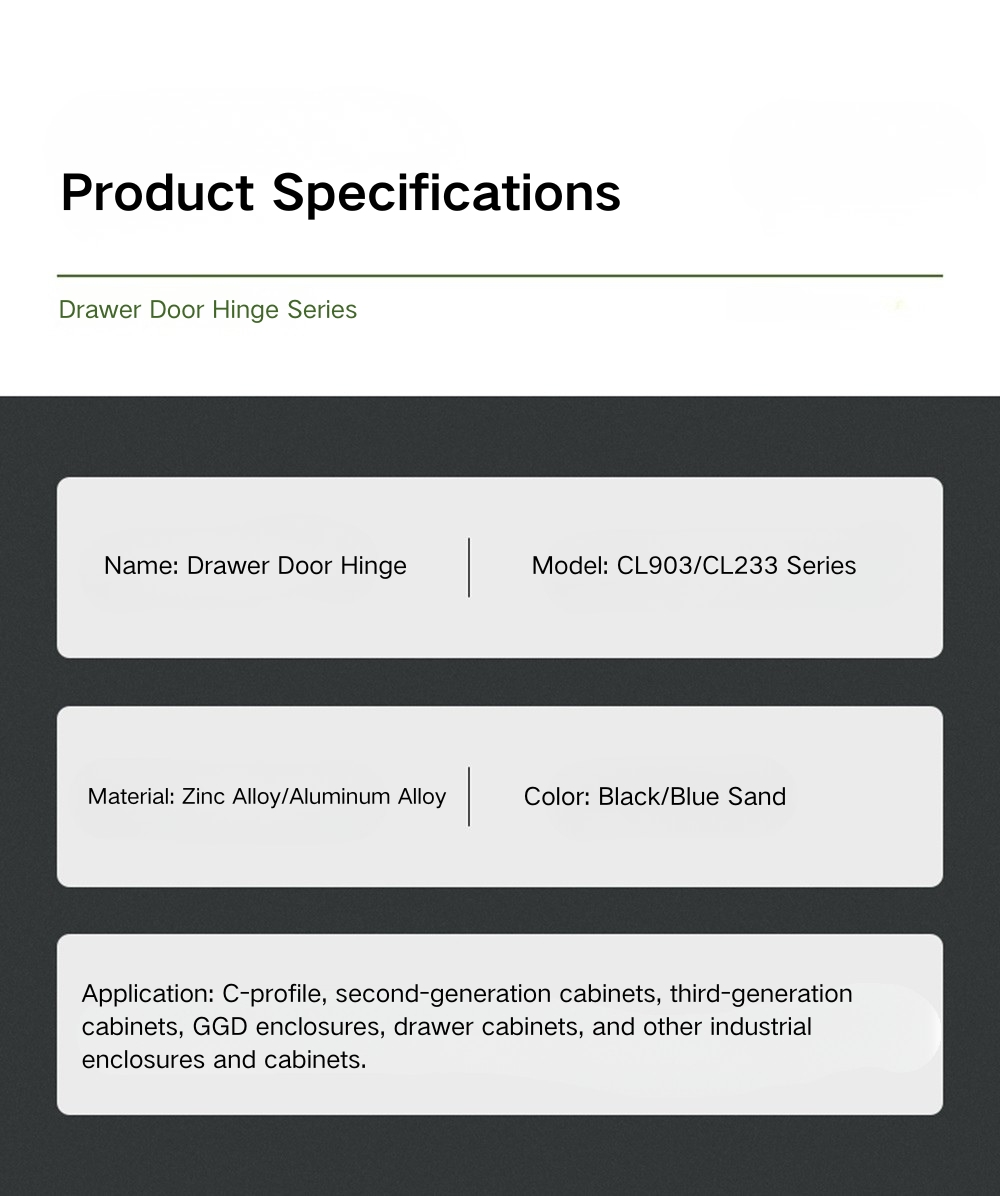

The Power Cabinet Doors Side-Mount Bend Hinge ຖືກຈັດເປັນສີ່ຊຸດ. ຊຸດ CL803 ກວມເອົາສາມແບບ - CL803A-25, CL803B-20, CL803B-25, ແລະ CL803D-25 - ທັງໝົດເປັນໂລຫະປະສົມສັງກະສີສີດຳ, ມີຄວາມກວ້າງຂອງແຜ່ນດ້ານໜ້າ 36 ມມ ຫຼື 39 ມມ ຂຶ້ນກັບຕົວແບບ. CL803A-25 ໃຊ້ແຜ່ນດ້ານຫນ້າທີ່ມີສະກູສອງ 39 × 20 ມມ, ຊ່ອງຫວ່າງຂອງຮູ 12 ມມ; ຮຸ່ນ CL803B ແລະ CL803D ໃຊ້ແຜ່ນ 36 × 25 ມມທີ່ມີການແກ້ໄຂຊ່ອງສຽບ.

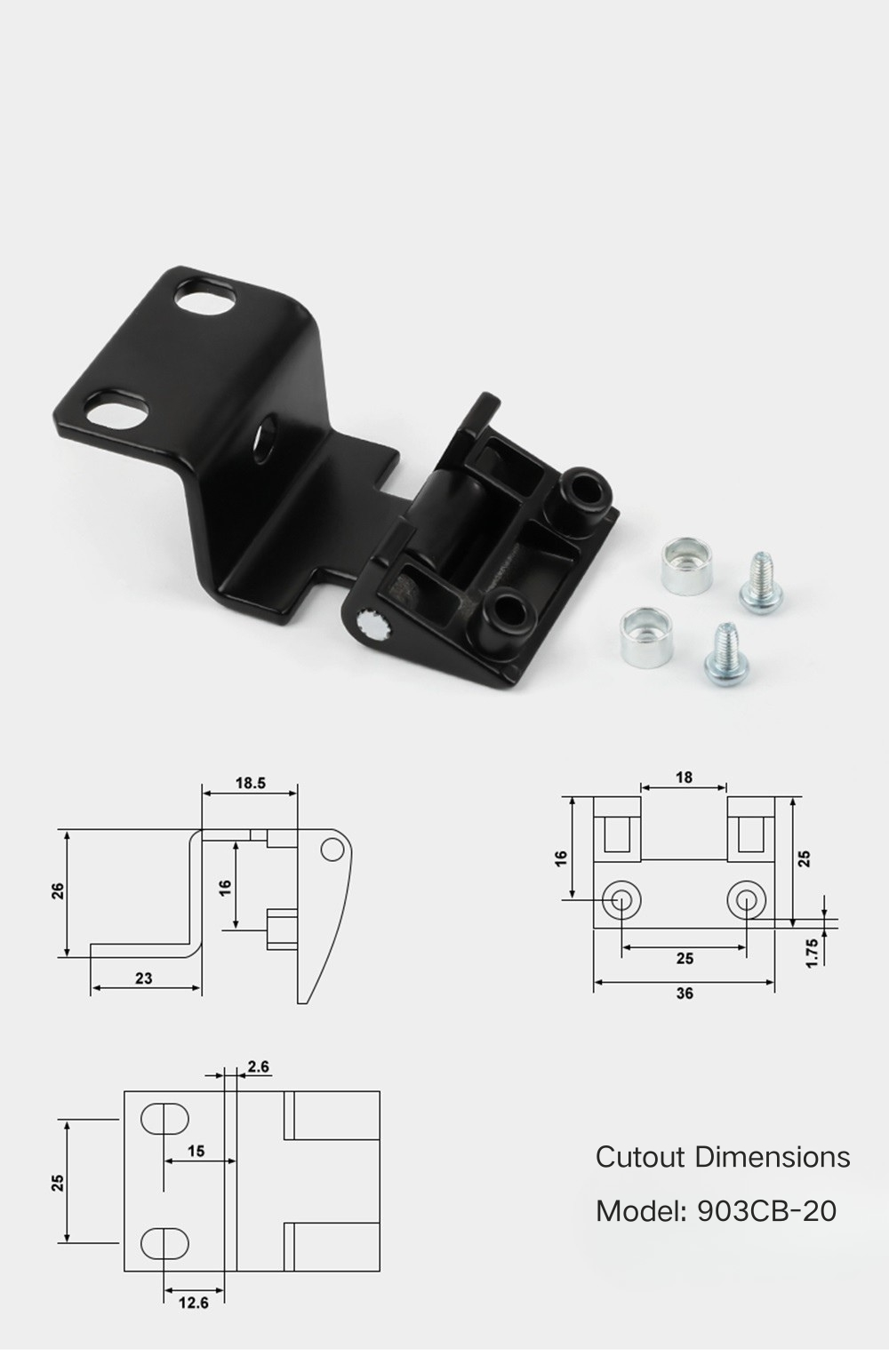

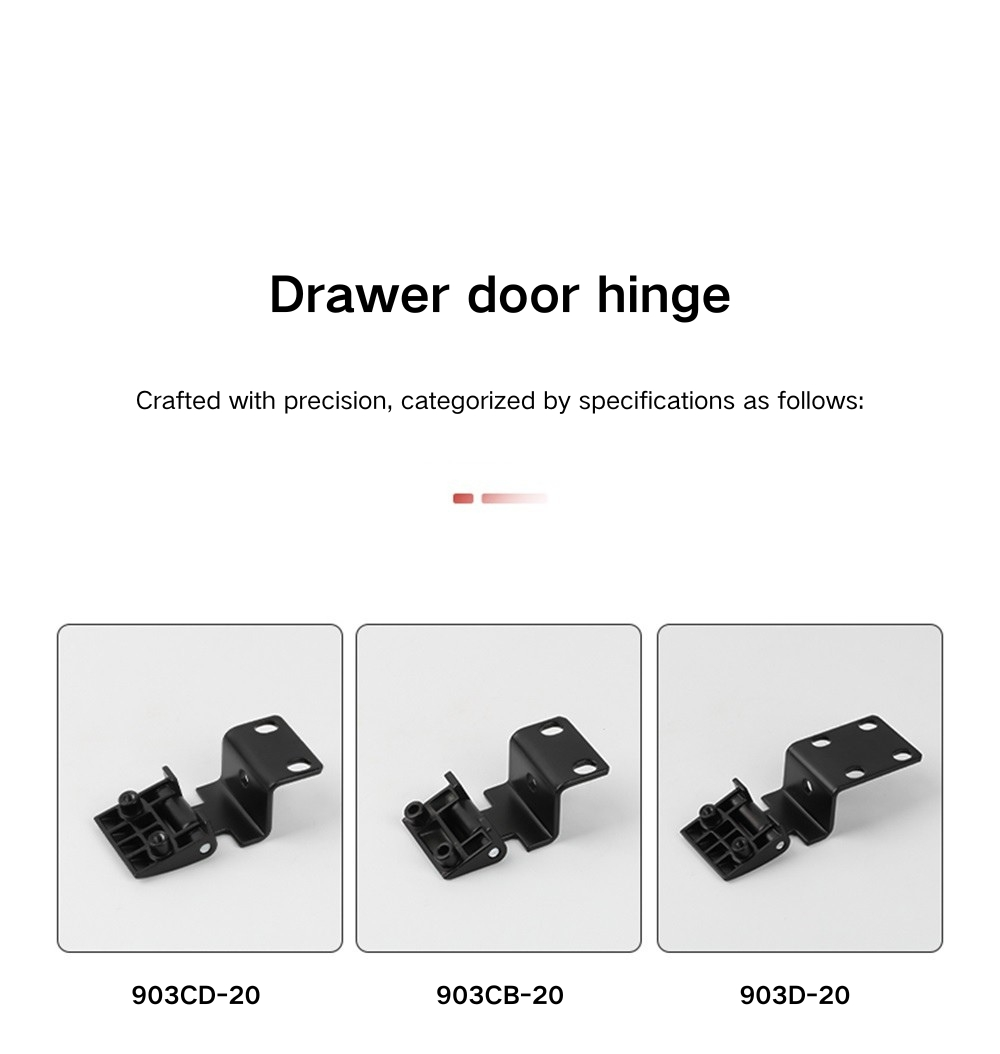

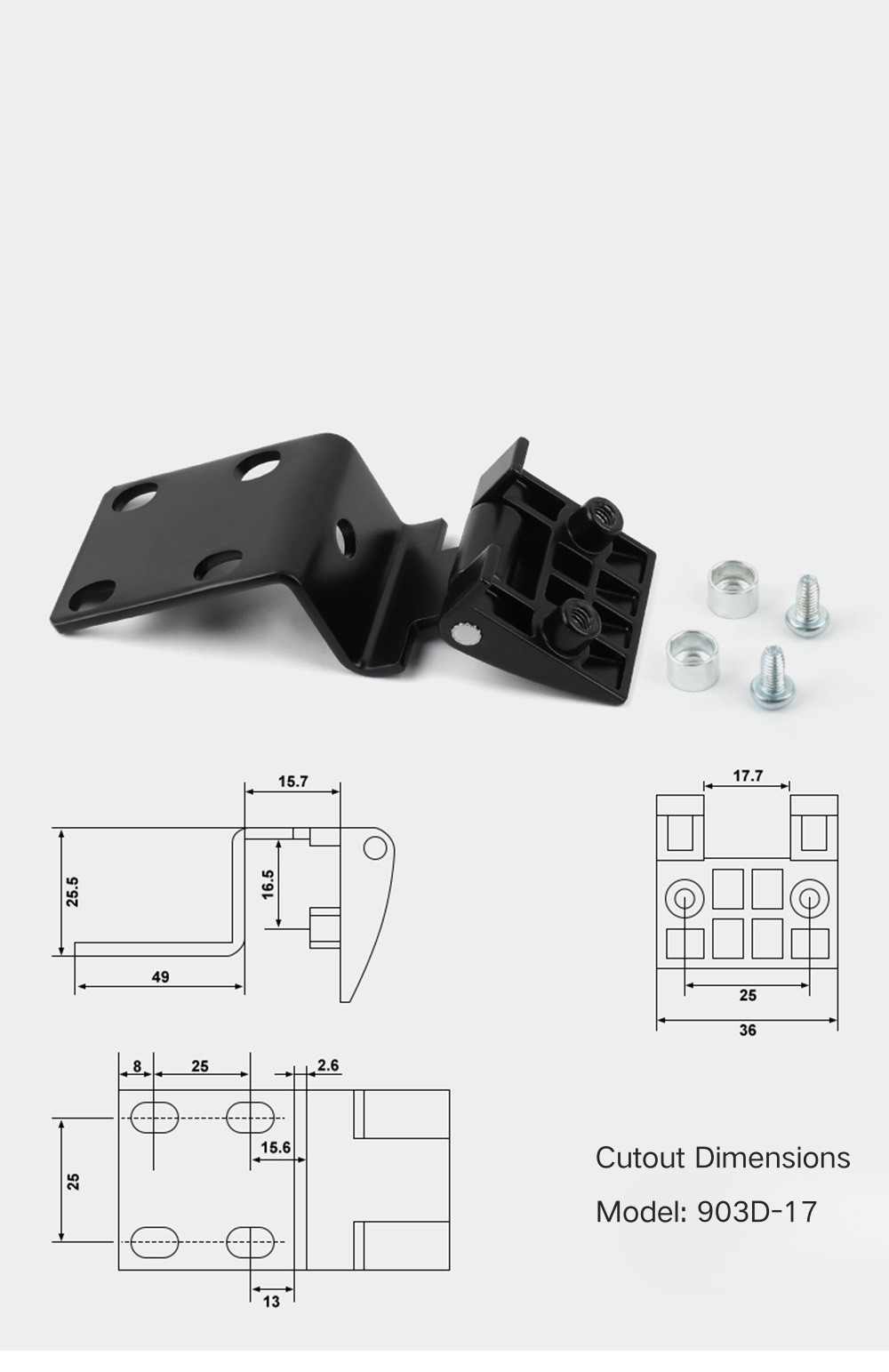

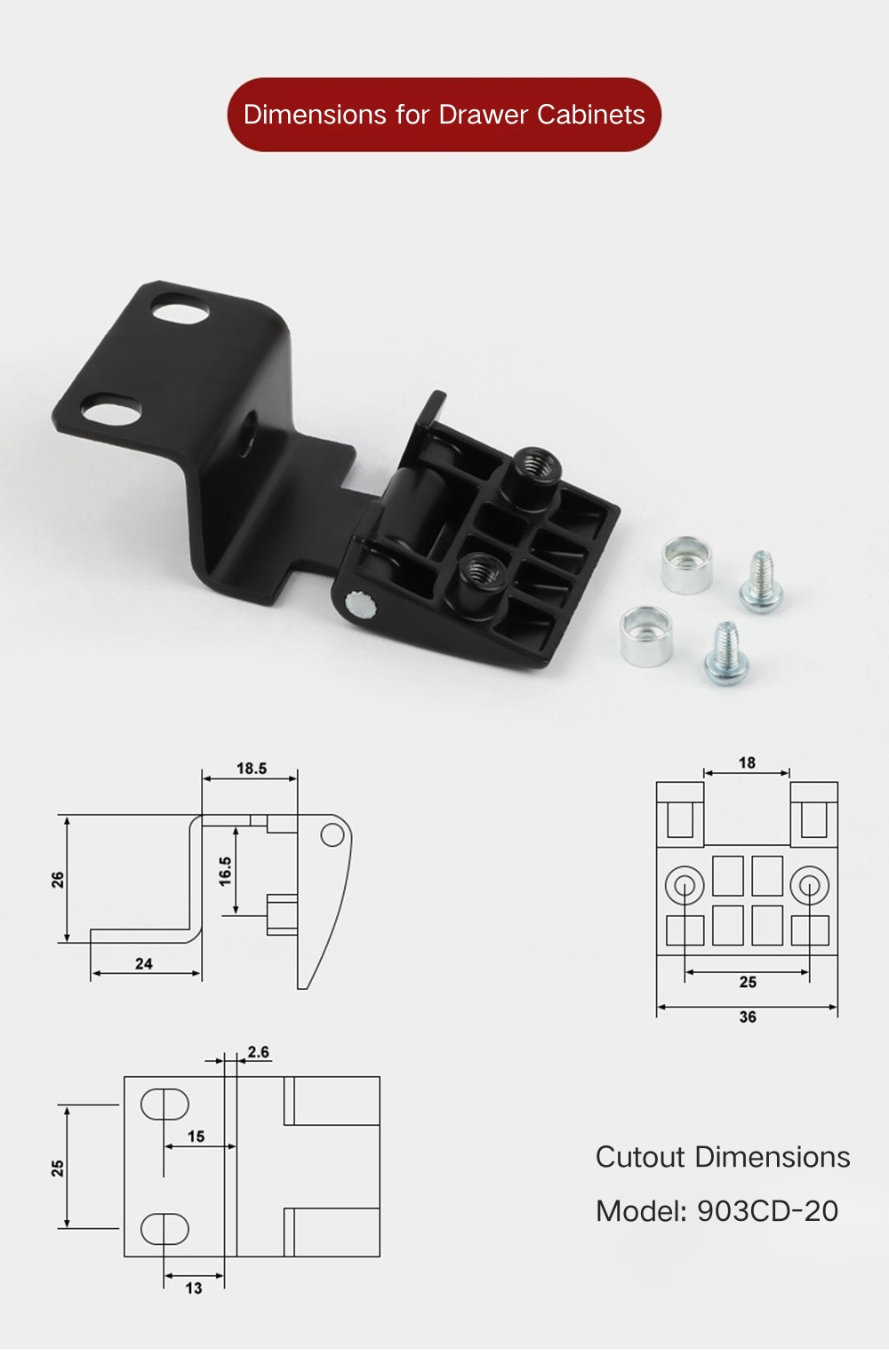

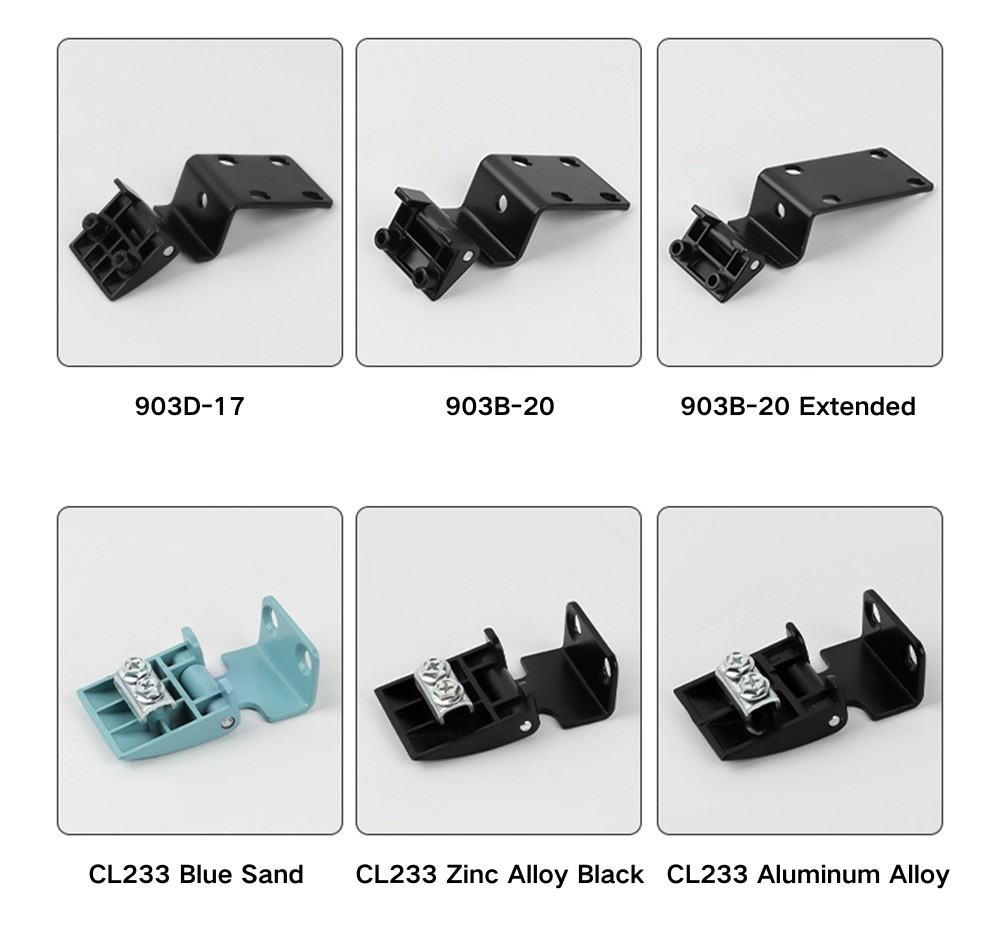

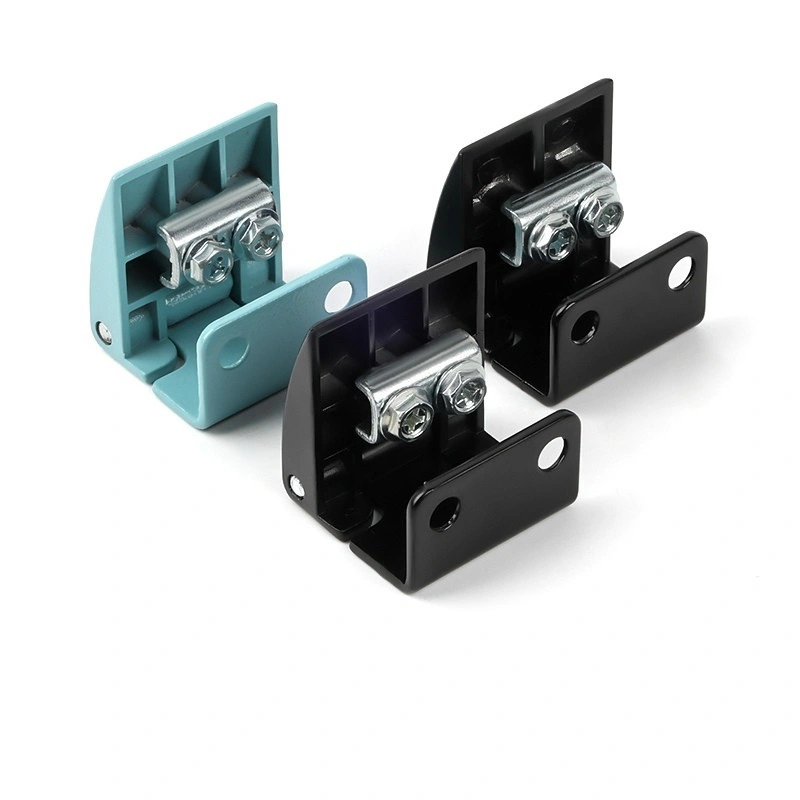

ຊຸດ CL901 ປະກອບມີ CL901B-17, CL901B-20, ແລະ CL901D-17, ທັງຫມົດມີແຜ່ນດ້ານຫນ້າ 36 × 17.5 ມມແລະສອດຄ່ອງ 8 ມມ + 2.5 ມມຂຸມ offset. ຊຸດ CL903 ແມ່ນກຸ່ມທີ່ໃຫຍ່ທີ່ສຸດໃນຂອບເຂດຂອງ hinge, ມີເຈັດແບບລວມທັງ CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17, ແລະ CL903D-20 — ກວມເອົາທັງຄວາມເລິກມາດຕະຖານ ແລະ ຂອບຂະຫຍາຍ. CL233 ຮອບອອກມີຢູ່ໃນໂລຫະປະສົມສັງກະສີສີດໍາ, ໂລຫະປະສົມສັງກະສີສີຟ້າຊາຍ, ແລະໂລຫະປະສົມອາລູມິນຽມ, ມີແຜ່ນດ້ານຫນ້າ 39 × 20 ມມແລະຊ່ອງຫວ່າງຮູ 12 ມມຄ້າຍຄືກັນກັບ CL803A-25.

ຂະໜາດຕາມຊຸດ

ຊຸດ CL803 ຂອງແຜ່ນພັບໂຄ້ງດ້ານຂ້າງ ມີຄວາມກວ້າງທັງໝົດ 18.5 ມມ ຫາ 23.5 ມມ ແລະ ຄວາມສູງ 26 ມມ ຫາ 28.5 ມມ. CL803A-25 ມີຄວາມກວ້າງ 23 ມມແລະສູງ 26 ມມທີ່ມີຄວາມເລິກພາຍໃນ 22.5 ມມ; CL803B-20 ກວ້າງ 18.5 ມມ ມີຄວາມເລິກພາຍໃນ 16 ມມ; CL803B-25 ມີຄວາມກວ້າງ 23.5 ມມ ແລະສູງ 28.5 ມມ ທີ່ມີຄວາມເລິກພາຍໃນ 16 ມມ; ແລະ CL803D-25 ມີຄວາມກວ້າງ 23.5 ມມ ແລະສູງ 26.5 ມມ ທີ່ມີຄວາມເລິກພາຍໃນ 16.5 ມມ. ທຸກລຸ້ນ CL803 ມີຄວາມກວ້າງຂອງຖານ 26 ມມ ແລະ ແຜ່ນຍຶດຕິດສູງ 20 ມມ.

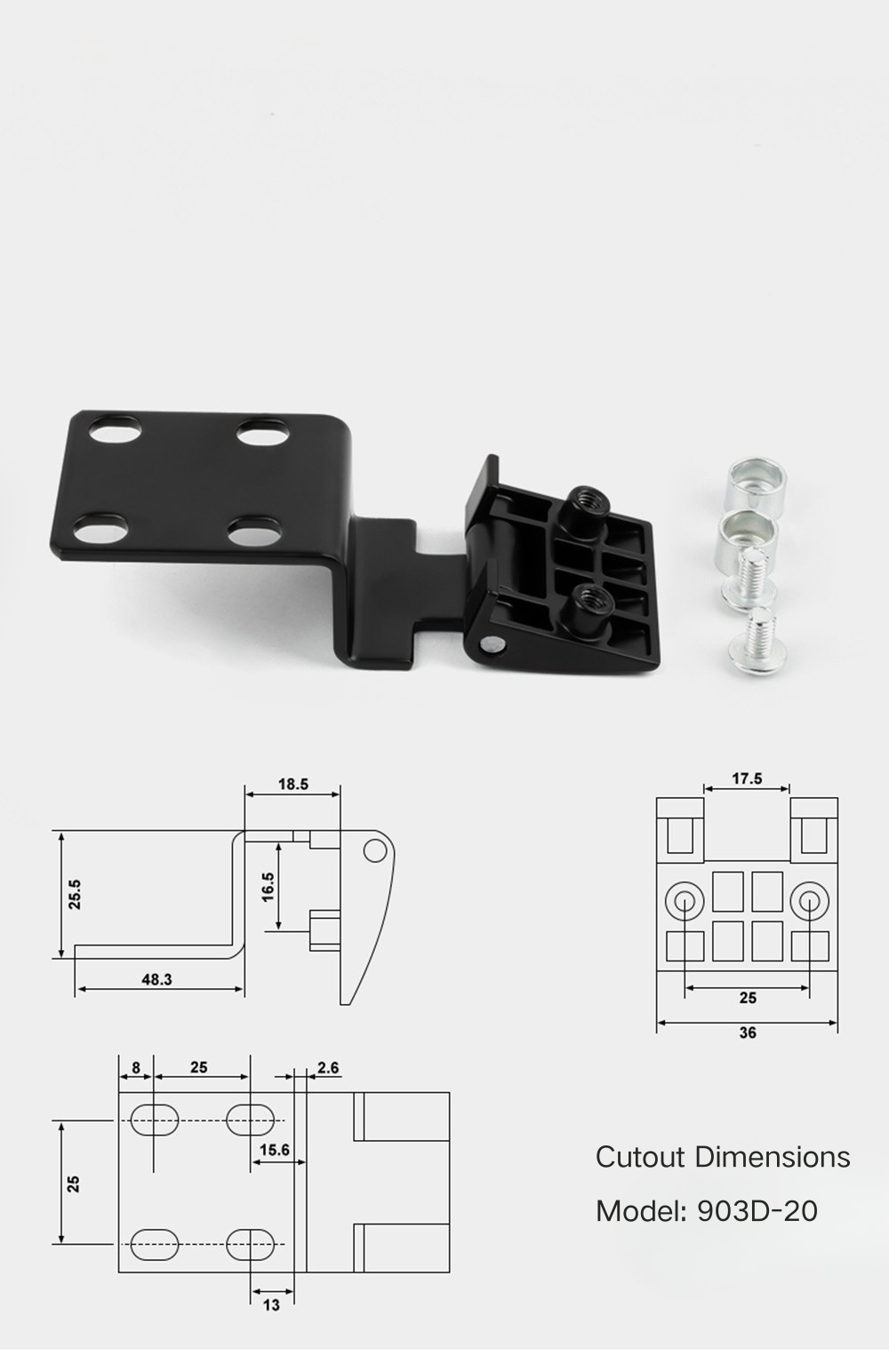

ຊຸດ CL901 ຢືນສູງກວ່າລຸ້ນອື່ນໆຢ່າງເຫັນໄດ້ຊັດໃນຂອບປະຕູດ້ານຂ້າງຂອງຕູ້ໄຟຟ້າ - ທັງສາມຊຸດແມ່ນມີຄວາມສູງທັງໝົດ 39.5 ມມ, ມີຄວາມກວ້າງລະຫວ່າງ 15.5 ມມ ແລະ 18.5 ມມ ແລະ ມີຄວາມເລິກພາຍໃນ 16.5 ມມ ໃນທົ່ວກະດານ. ຄວາມກວ້າງຂອງພື້ນຖານແມ່ນ 20 ມ. CL901B-20, ແລະ 21 mm ສໍາລັບ CL901D-17. ຊຸດ CL903 ຂະຫຍາຍກວ້າງກວ່າ - ຄວາມກວ້າງຂອງຖານຈາກ 48 ມມ ຫາ 73.8 ມມ ໃນຕົວແບບຂະຫຍາຍ, ມີຄວາມສູງທັງໝົດ 25.5 ມມ ຫາ 26 ມມ. CL233 ແມ່ນ 24.5 × 24.5 ມມ ໂດຍລວມມີຄວາມເລິກພາຍໃນ 22 ມມ, ແຜ່ນຍຶດຕິດ 39.3 ມມ, ແລະຮູ 7.5 ມມ + 15 ມມ offset ຢູ່ດ້ານຫນ້າ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

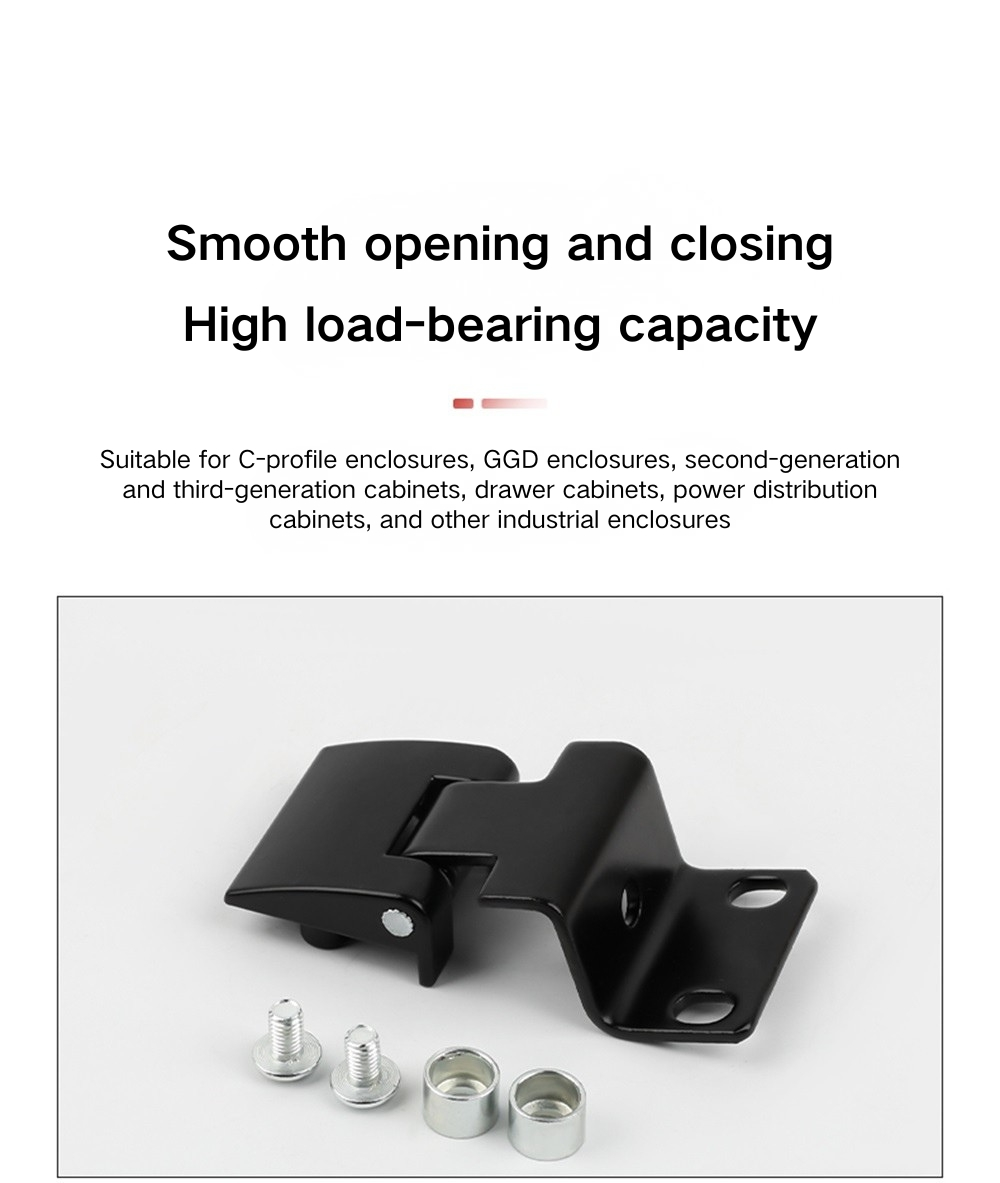

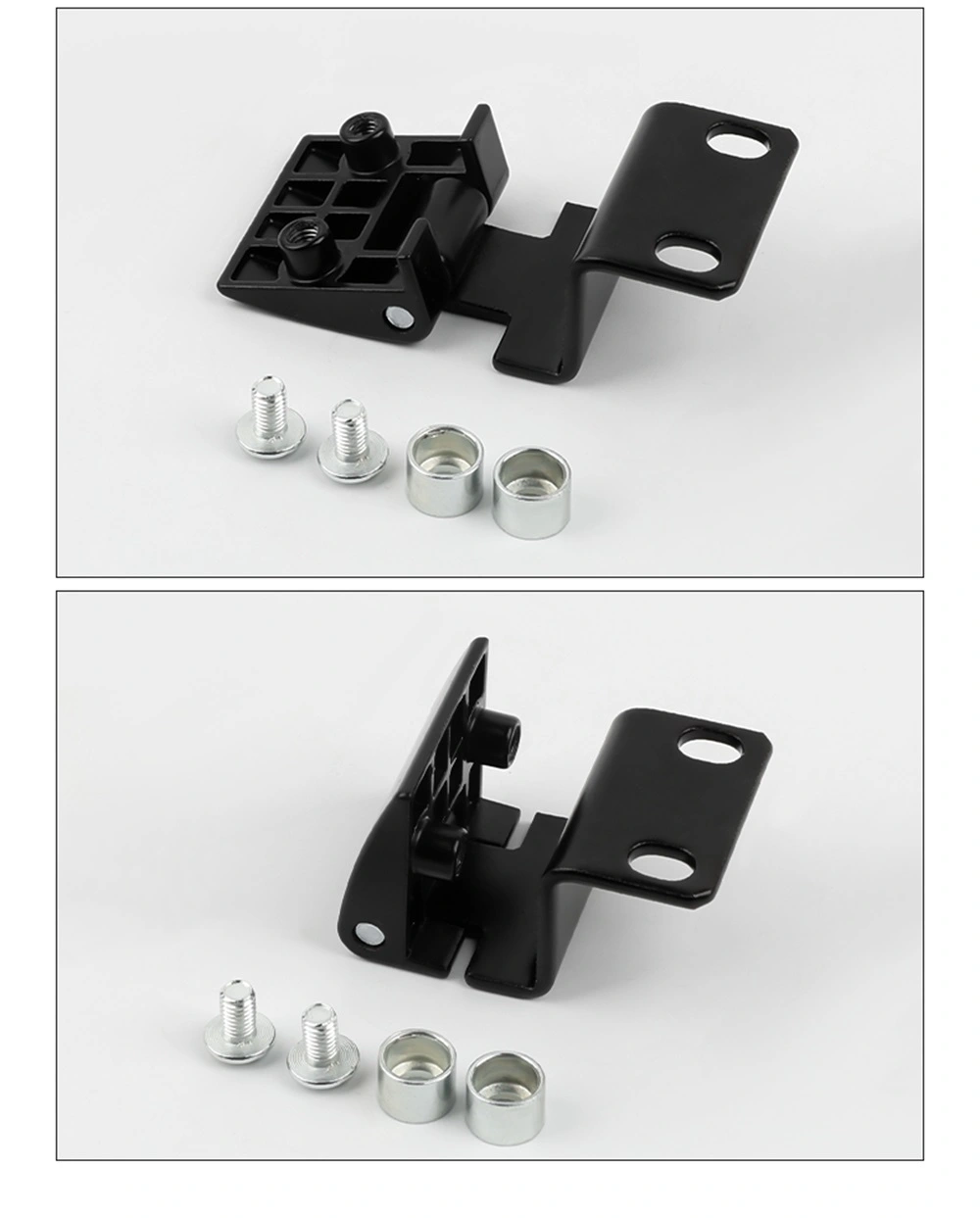

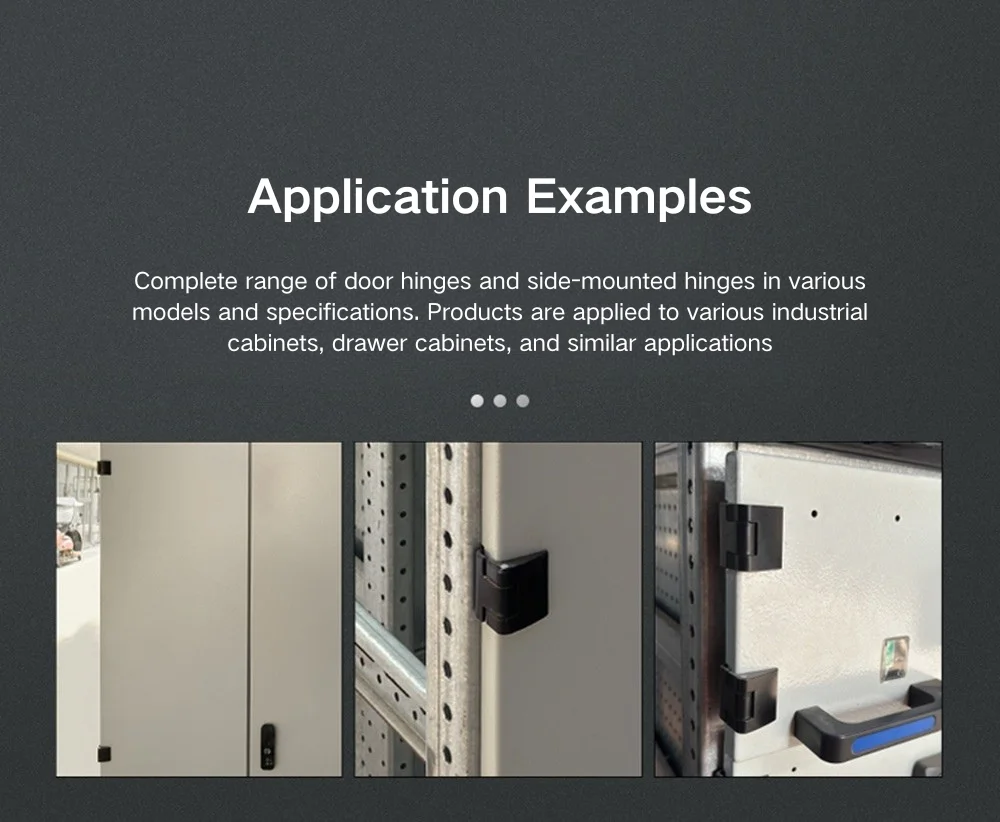

ຕູ້ໄຟຟ້າປະຕູດ້ານຂ້າງ-Mount Bend Hinge ຖືກອອກແບບມາສະເພາະສໍາລັບກອບຕູ້ທີ່ສ້າງຂຶ້ນດ້ວຍເຫຼັກກ້າສ່ວນ C, ເຊິ່ງເປັນວິທີການກໍ່ສ້າງມາດຕະຖານສໍາລັບຕູ້ໄຟຟ້າ GGD, ຕູ້ຈໍາຫນ່າຍຮຸ່ນທີສອງແລະທີສາມ, ຕູ້ລິ້ນຊັກ, ແລະຝາປິດໄຟຟ້າ. ໂປໄຟໂຄ້ງຂອງຕົວແຂວນ hook ເທິງປາກພາກ C ແລະ screw ແຜ່ນດ້ານຫນ້າໃສ່ກັບໃບຫນ້າຂອງກະດານປະຕູ, ຊຶ່ງເປັນວິທີການຕິດຕັ້ງທີ່ສ້າງຕັ້ງຂຶ້ນສໍາລັບຕູ້ປະເພດນີ້ແລະບໍ່ຈໍາເປັນຕ້ອງມີການດັດແປງໂຄງສ້າງກອບມາດຕະຖານ.

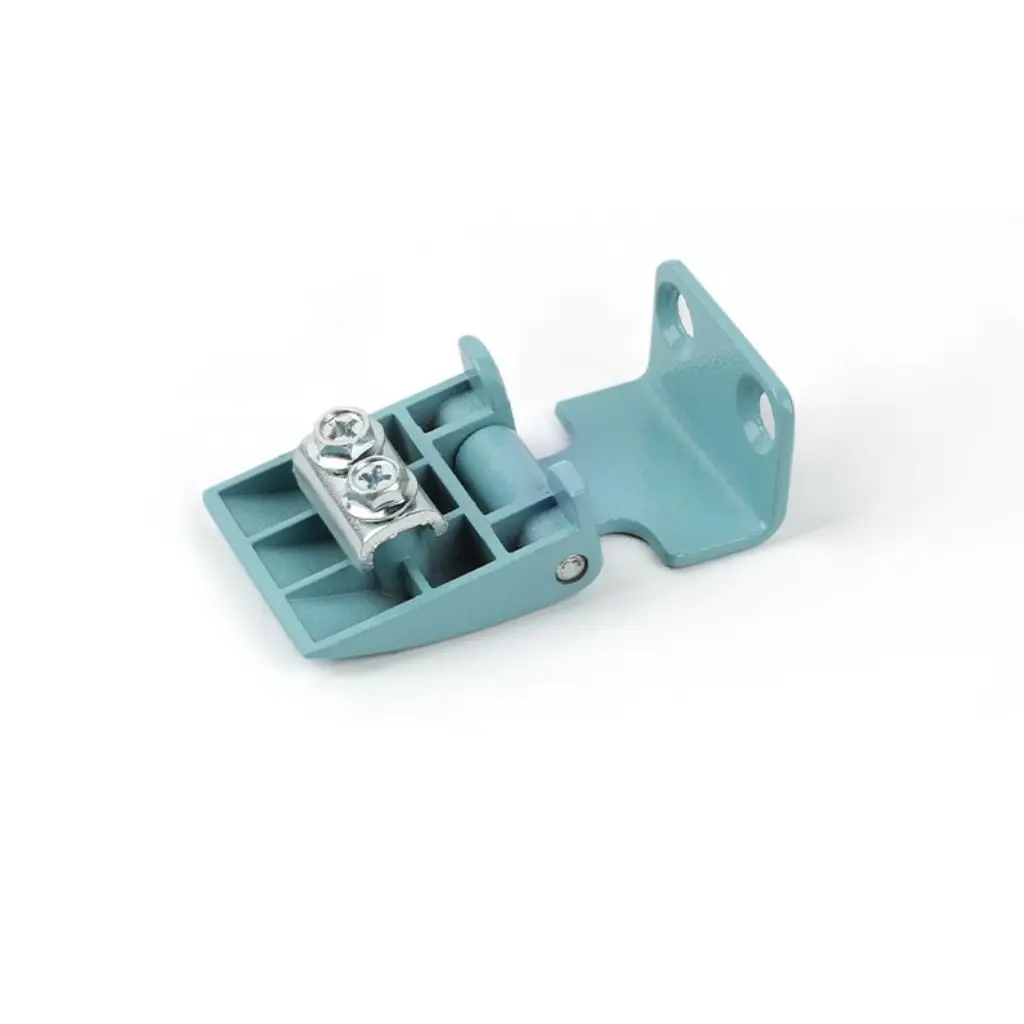

ນອກເຫນືອຈາກຫຼັກ GGD ແລະຄໍາຮ້ອງສະຫມັກຕູ້ພະລັງງານ, ຜະລິດຕະພັນນີ້ຍັງເຫມາະສົມກັບ enclosures ອຸດສາຫະກໍາອື່ນໆທີ່ສ້າງຂຶ້ນໃນ C-section ທີ່ເຂົ້າກັນໄດ້ຫຼືໂຄງສ້າງເຫຼັກໂຄ້ງທີ່ຄ້າຍຄືກັນ. CL233 ໃນໂລຫະປະສົມສັງກະສີສີຟ້າດິນຊາຍບາງຄັ້ງກໍ່ຖືກລະບຸໄວ້ບ່ອນທີ່ພາຍນອກຕູ້ໃຊ້ຮູບແບບຮາດແວທີ່ມີລະຫັດສີ, ໃນຂະນະທີ່ຕົວແປຂອງໂລຫະປະສົມອາລູມິນຽມ CL233 ແມ່ນທາງເລືອກທີ່ອ່ອນກວ່າສໍາລັບຕູ້ຄອນເທນເນີທີ່ນ້ໍາຫນັກແມ່ນພິຈາລະນາ. ຂອບເຂດຂອງຂະຫນາດຂອງຕົວແບບໃນທົ່ວ CL803, CL901, ແລະ CL903 ຫມາຍຄວາມວ່າຄວາມເລິກຂອງກອບມາດຕະຖານສ່ວນໃຫຍ່ແລະຄວາມຫນາຂອງກະດານປະຕູໃນຕະຫຼາດ GGD ແລະຕູ້ໄຟຟ້າແມ່ນກວມເອົາພາຍໃນຄອບຄົວຜະລິດຕະພັນດຽວ.

FAQ

Q1: ຊຸດໃດທີ່ລວມຢູ່ໃນຂອບເຂດ hinge ນີ້?

ຊ່ວງດັ່ງກ່າວກວມເອົາສີ່ຊຸດ: CL803 (ສີ່ແບບ), CL901 (ສາມແບບ), CL903 (ເຈັດແບບ), ແລະ CL233 (ສາມຮຸ່ນ). ທັງຫມົດແມ່ນໂລຫະປະສົມສັງກະສີສີດໍາຍົກເວັ້ນ CL233, ເຊິ່ງຍັງມີຢູ່ໃນໂລຫະປະສົມສັງກະສີສີຟ້າຊາຍແລະໂລຫະປະສົມອາລູມິນຽມ.

Q2: ຕູ້ປະເພດໃດແດ່ແມ່ນ hinge ນີ້ອອກແບບສໍາລັບ?

ປະຕູໂຄ້ງດ້ານຂ້າງໄດ້ຖືກອອກແບບສໍາລັບກອບຕູ້ profile C-section, ລວມທັງຕູ້ໄຟຟ້າ GGD, ຕູ້ແຈກຈ່າຍຮຸ່ນທີສອງແລະທີສາມ, ຕູ້ລິ້ນຊັກ, ແລະຕູ້ໄຟຟ້າ. ມັນບໍ່ໄດ້ມີຈຸດປະສົງສໍາລັບປະເພດກອບຮາບພຽງຫຼືການເຊື່ອມໂລຫະ.

Q3: hinge ນີ້ຖືກຕິດຕັ້ງແນວໃດ?

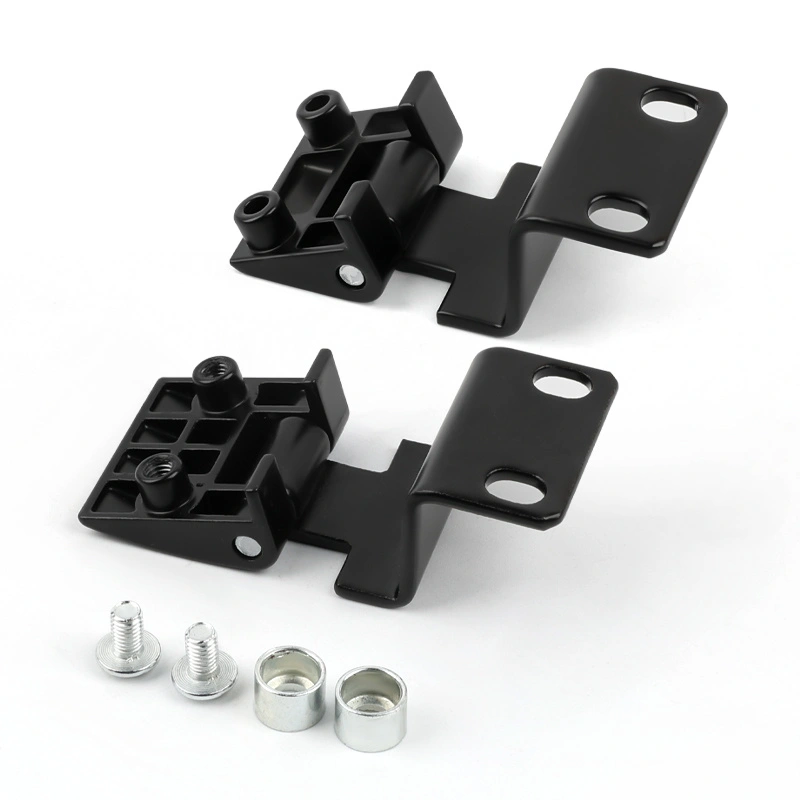

ຮູບແບບທັງຫມົດແມ່ນ screw-mounted. ແຂບຕົວແຂວນທີ່ງໍໃສ່ປາກກອບຂອງພາກ C ແລະແຜ່ນຍຶດຕິດດ້ານຫນ້າແມ່ນ screwed ກັບໃບຫນ້າຂອງກະດານປະຕູ. ບໍ່ຈໍາເປັນຕ້ອງມີການເຊື່ອມໂລຫະ.

Q4: ຄວາມແຕກຕ່າງລະຫວ່າງຊຸດ CL803, CL901, ແລະ CL903 ແມ່ນຫຍັງ?

ຊຸດມີຄວາມແຕກຕ່າງກັນໃນຂະຫນາດໂດຍລວມ, ຄວາມເລິກຂອງກອບ, ແລະການຕັ້ງຄ່າແຜ່ນຍຶດ. ຮຸ່ນ CL901 ແມ່ນສູງທີ່ສຸດຢູ່ທີ່ 39.5 ມມຄວາມສູງໂດຍລວມ; ແບບຈໍາລອງ CL803 ມີຄວາມຫນາແຫນ້ນຫຼາຍ; ຮຸ່ນ CL903 ກວມເອົາລະດັບຄວາມກວ້າງຂອງພື້ນຖານທີ່ກວ້າງທີ່ສຸດລວມທັງຕົວແປທີ່ຂະຫຍາຍຢູ່ທີ່ 73.8 ມມ. ເລືອກໂດຍອີງໃສ່ຂໍ້ມູນກອບສະເພາະຂອງທ່ານແລະຂະຫນາດກະດານປະຕູ.

Q5: ສິ່ງທີ່ເຮັດໃຫ້ CL233 ແຕກຕ່າງຈາກຊຸດອື່ນໆ?

CL233 ແມ່ນມີຢູ່ໃນສາມຊະນິດ - ໂລຫະປະສົມສັງກະສີສີດໍາ, ໂລຫະປະສົມສັງກະສີສີຟ້າຊາຍ, ແລະໂລຫະປະສົມອາລູມິນຽມ - ເຮັດໃຫ້ມັນເປັນແບບຈໍາລອງດຽວໃນຂອບເຂດທີ່ມີທາງເລືອກສີແລະວັດສະດຸທີ່ມີນ້ໍາຫນັກເບົາ. ຂະຫນາດແຜ່ນດ້ານຫນ້າຂອງມັນ (39 × 20 ມມ) ແມ່ນຄ້າຍຄືກັນກັບ CL803A-25.

Q6: ຂ້ອຍຈະເລືອກຮູບແບບທີ່ເຫມາະສົມກັບຕູ້ຂອງຂ້ອຍໄດ້ແນວໃດ?

ການເລືອກແມ່ນຂຶ້ນກັບຄວາມເລິກ profile ກອບຕູ້ຂອງທ່ານ, ຄວາມຫນາຂອງກະດານປະຕູ, ແລະຄວາມມັກຂອງແຜ່ນຍຶດ. ຕົວເລກຕໍ່ທ້າຍ (-17, -20, -25) ແລະຕົວຕໍ່ທ້າຍຕົວອັກສອນ (A, B, D, CB, CD) ແມ່ນສ່ວນຫນຶ່ງຂອງການກໍານົດຕົວແບບ. ອ້າງອີງເຖິງຮູບແຕ້ມຂະໜາດຂອງແຕ່ລະແບບ ຫຼື ຕິດຕໍ່ Yitai Lock ທີ່ມີຂໍ້ມູນສະເພາະຂອງກອບຂອງທ່ານສຳລັບການແນະນຳ.

Q7: ສິ່ງຂອງວັດສະດຸແມ່ນ hinges ໄດ້ຈາກ?

ແບບຈໍາລອງສ່ວນໃຫຍ່ແມ່ນໂລຫະປະສົມສັງກະສີສີດໍາ. CL233 ຍັງມີຢູ່ໃນໂລຫະປະສົມສັງກະສີສີຟ້າຊາຍແລະໂລຫະປະສົມອາລູມິນຽມ. ການກໍ່ສ້າງໂລຫະປະສົມສັງກະສີໃຫ້ຄວາມສອດຄ່ອງຂອງມິຕິທີ່ດີຈາກການຫລໍ່ຕາຍແລະຈັດການສະພາບແວດລ້ອມຕູ້ອຸດສາຫະກໍາພາຍໃນເຮືອນໄດ້ດີ.

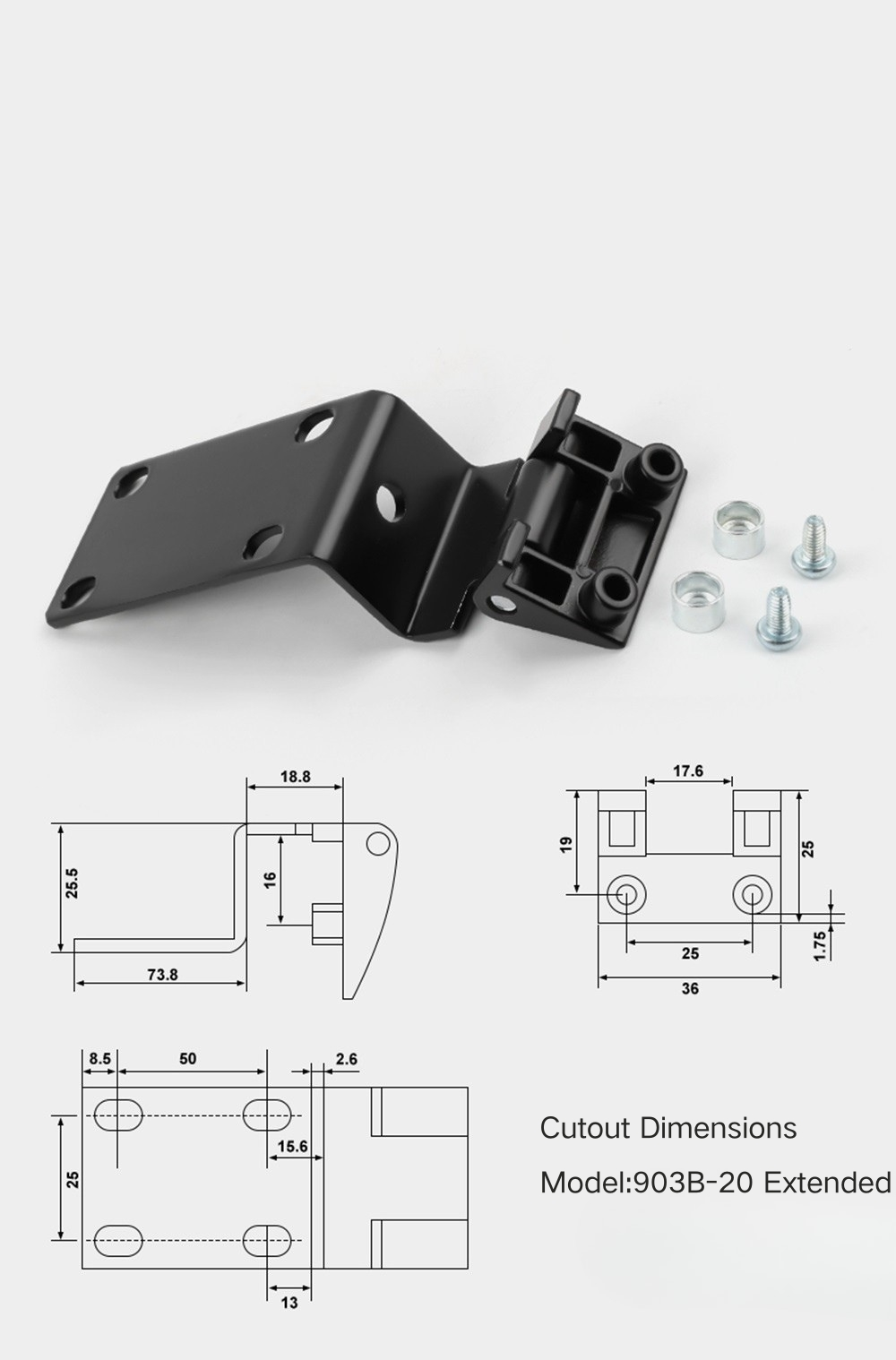

Q8: CL903B-20 Extended ເຫມາະສົມກັບໂປໄຟກອບທີ່ເລິກເຊິ່ງບໍ?

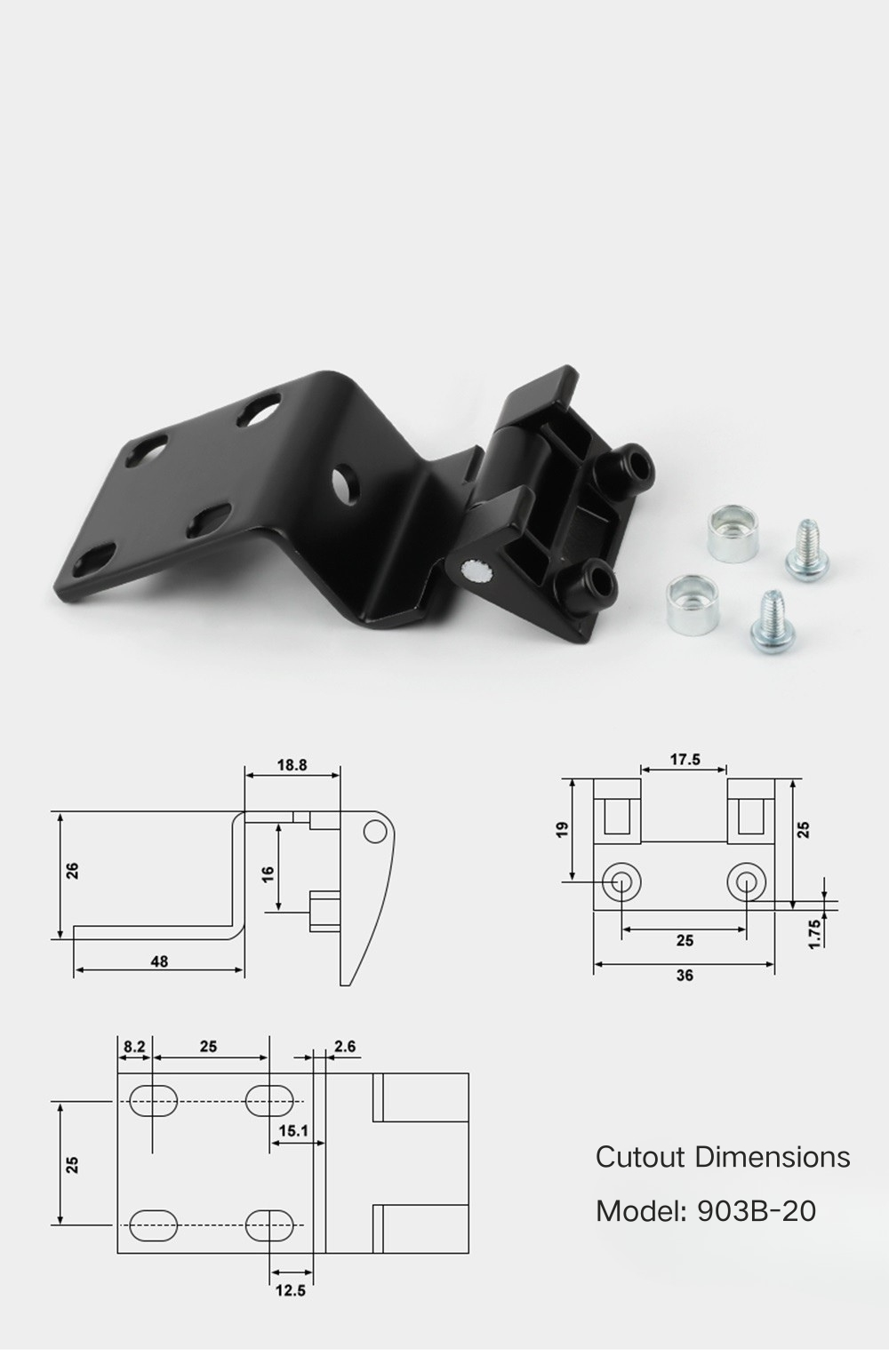

ແມ່ນແລ້ວ — CL903B-20 Extended ມີຄວາມກວ້າງຂອງຖານ 73.8 ມມ, ເຊິ່ງກວ້າງກວ່າມາດຕະຖານ CL903B-20 ທີ່ 48 ມມ. ມັນເປັນທາງເລືອກທີ່ຖືກຕ້ອງໃນເວລາທີ່ profile ກອບຂອງຕູ້ຮຽກຮ້ອງໃຫ້ມີພື້ນຖານ hinge ຍາວເພື່ອເຊື່ອມຕໍ່ຊ່ອງ C-section ເລິກ.
