Weld-On Parliament Pivot Hinge

ຕົວເລືອກແບບຈໍາລອງແລະປະເພດກະທູ້

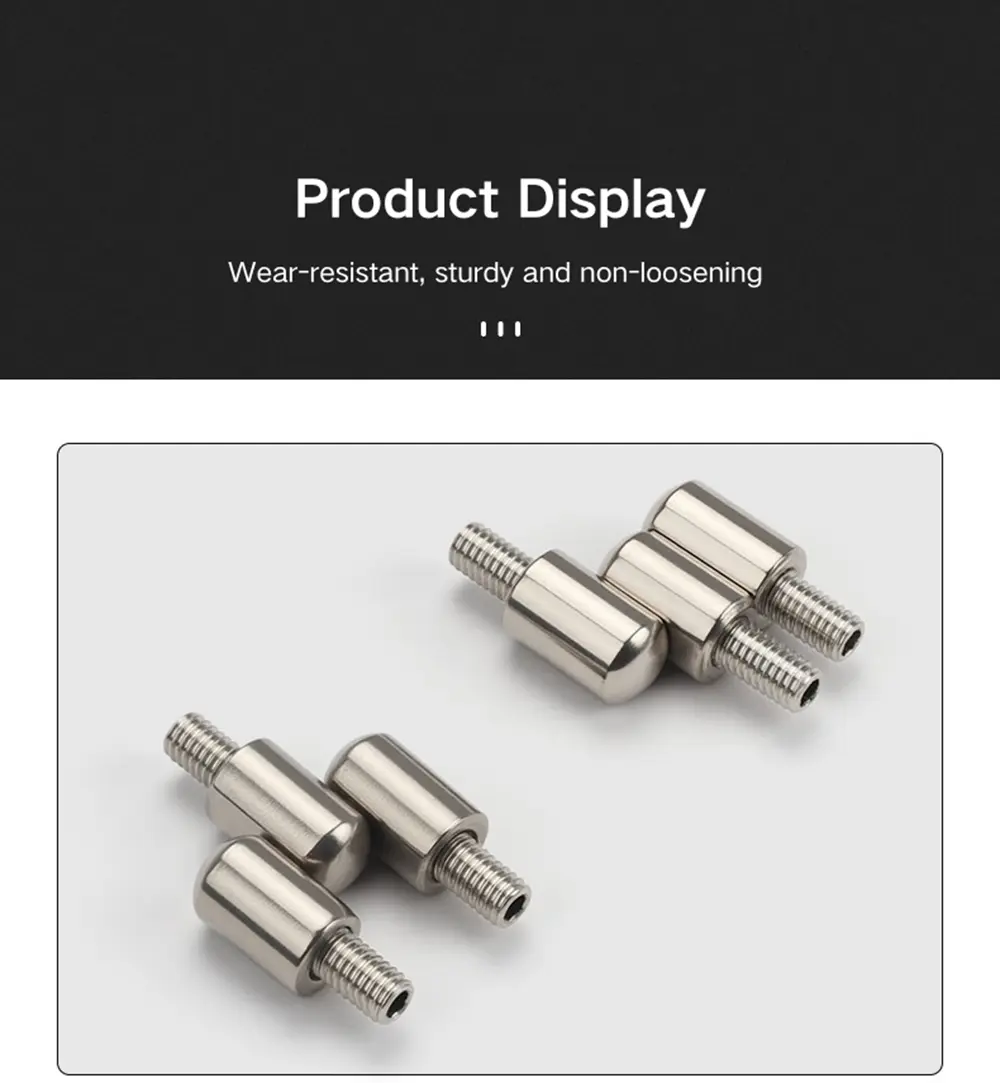

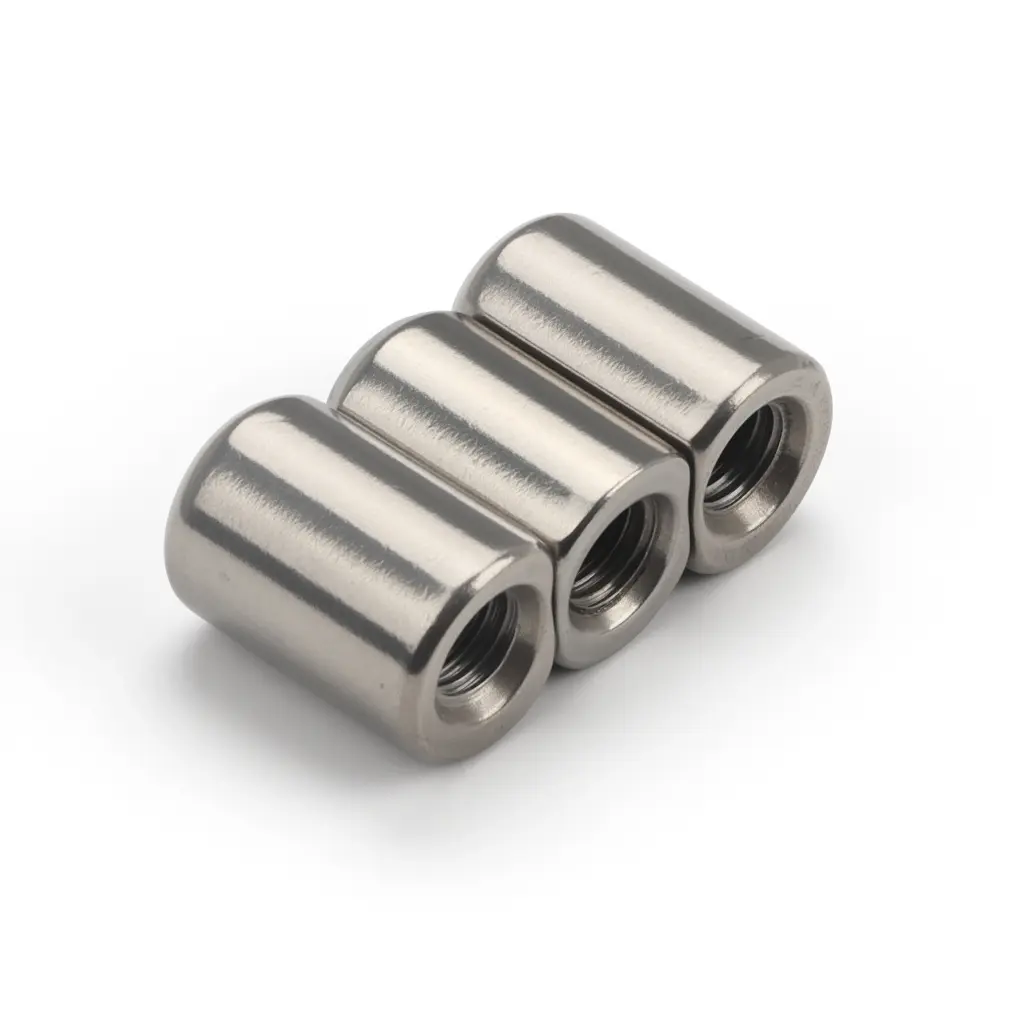

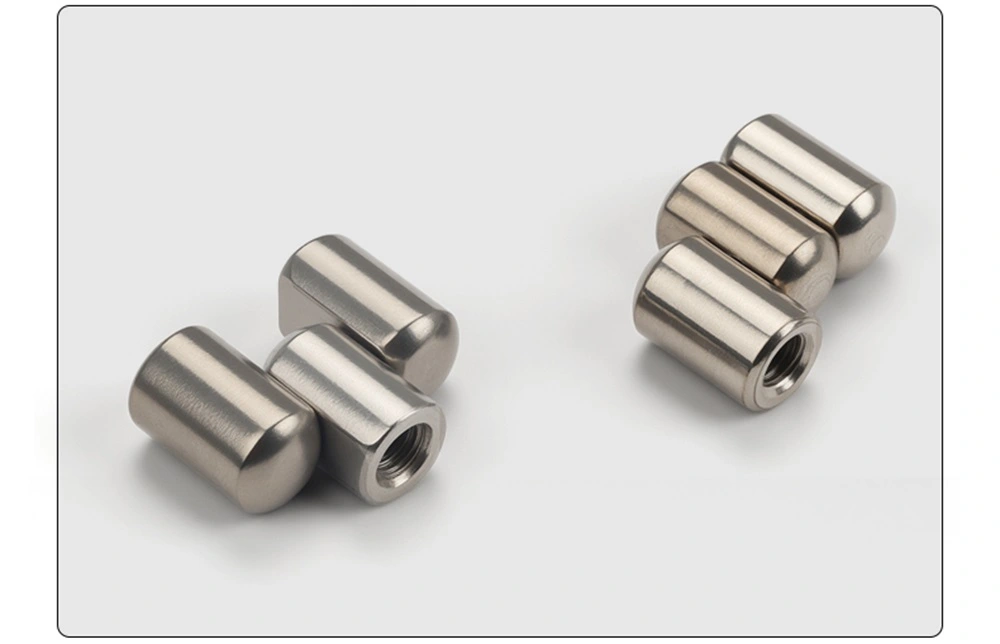

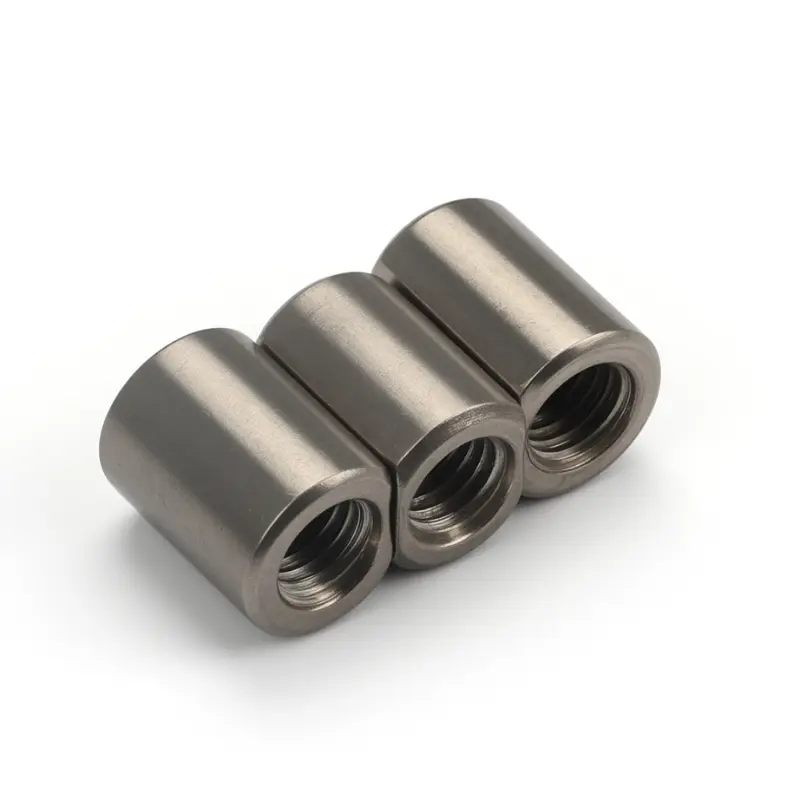

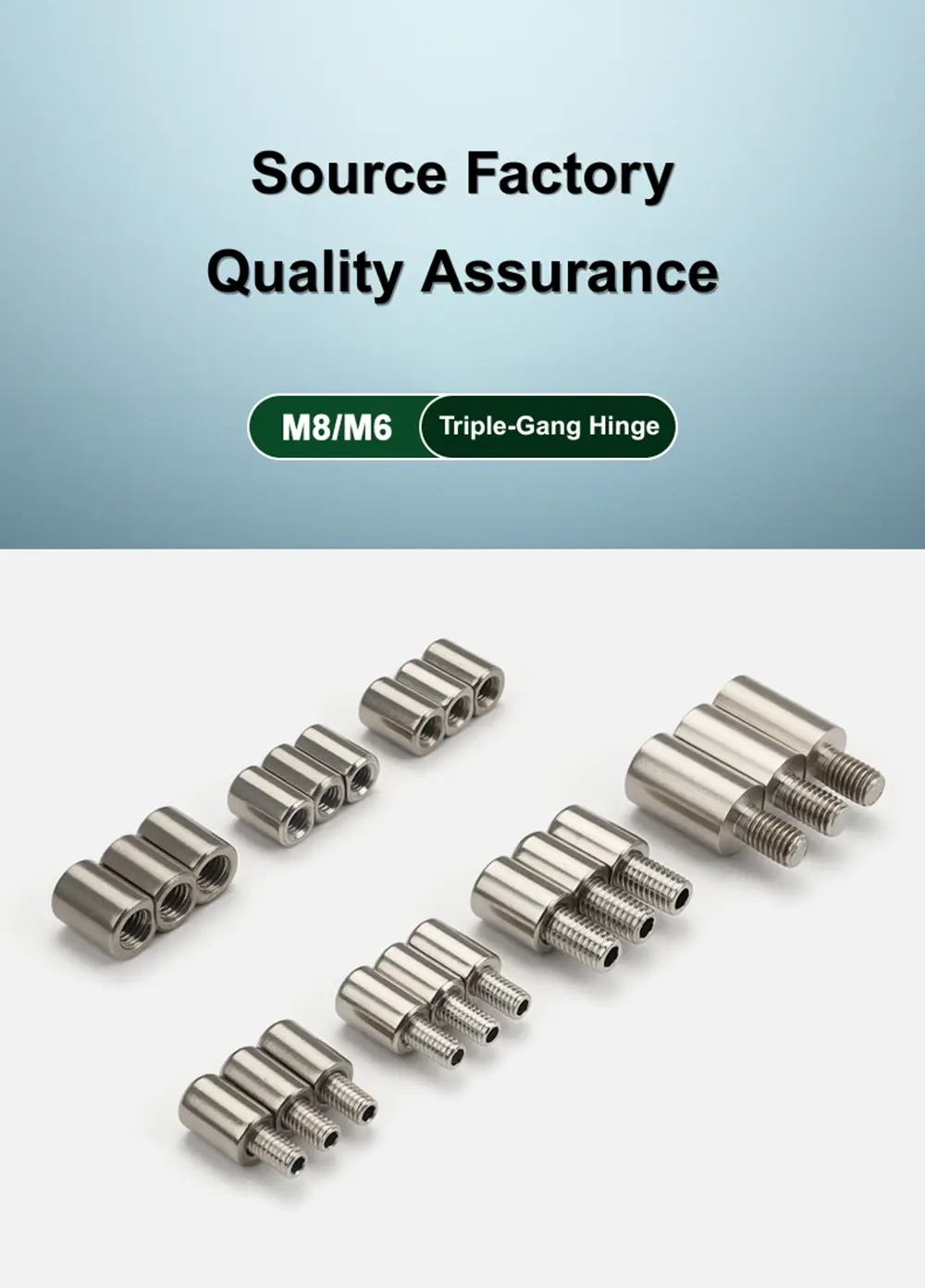

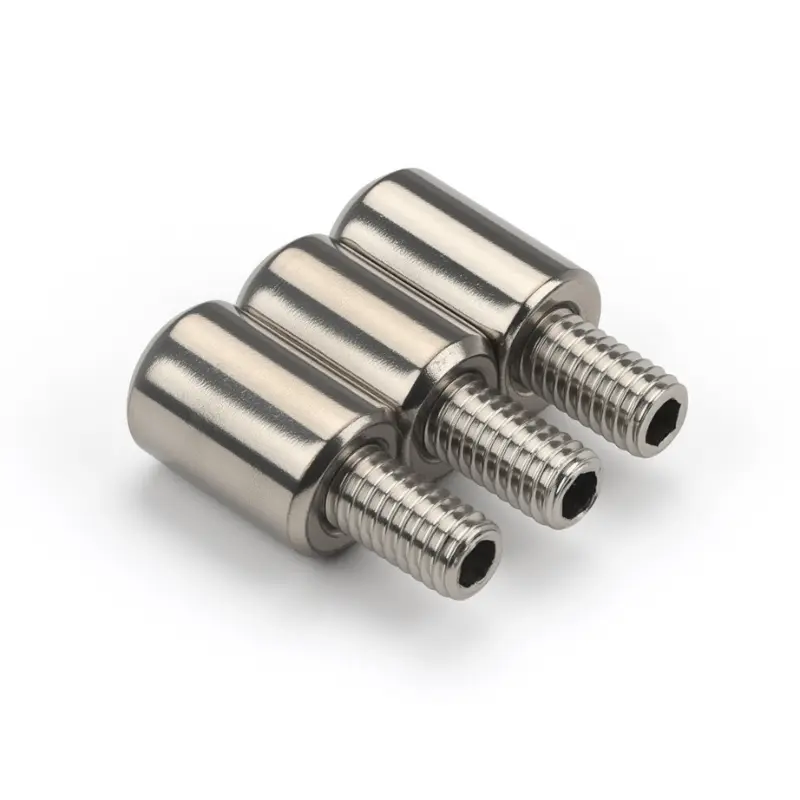

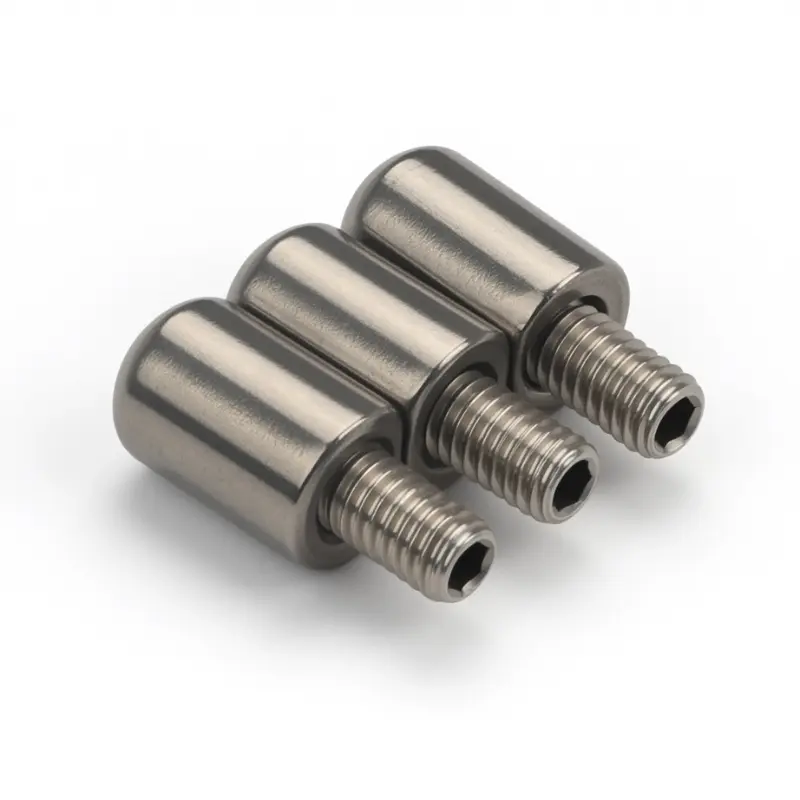

Weld-On Parliament Pivot Hinge ມີໃຫ້ຢູ່ໃນລຸ້ນກະທູ້ພາຍໃນ ແລະ ພາຍນອກທັງຂະໜາດ M6 ແລະ M8. ປະເພດ thread ພາຍນອກມີ stud ເປັນ threaded protruding ສຸດ mounting ທີ່ສຸດ threads ໂດຍກົງເຂົ້າໄປໃນຮູ tapped ໃນກະດານປະຕູຫຼືກອບ. ປະເພດກະທູ້ພາຍໃນມີເຕົ້າສຽບກະທູ້ຢູ່ປາຍຍຶດທີ່ຮັບເອົາ bolt ຈາກດ້ານຂ້າງຂອງກະດານ. ທັງສອງປະກອບຫນ້າດິນໂດຍການຕິດ threading ແລະຫຼັງຈາກນັ້ນຮັບປະກັນໂດຍການເຊື່ອມໂລຫະສໍາລັບການຕິດຕັ້ງທີ່ຫມັ້ນຄົງ, ຖາວອນ.

ພາຍໃນຂອບເຂດຂອງ hinge, ປະເພດປະສົມປະສານ thread ພາຍນອກ M6 ແລະປະເພດປະສົມປະສານ thread ພາຍໃນ M6 ແມ່ນຕົວແປທີ່ມີ pin ຄົງທີ່ - pin ແມ່ນສ່ວນຫນຶ່ງຂອງ hinge body ແລະບໍ່ສາມາດເອົາອອກໄດ້. ຕົວແປອື່ນໆທັງໝົດແມ່ນສາມາດຖອດອອກໄດ້, ມີຮູດ້ານຂ້າງຜ່ານຖັງທີ່ຊ່ວຍໃຫ້ pin ສາມາດເລື່ອນອອກໄດ້ເມື່ອປະຕູຕ້ອງການປິດ. ຕົວແປຂອງກະທູ້ພາຍນອກ M8 × 16 ແມ່ນທາງເລືອກ stud ທີ່ຍາວທີ່ສຸດໃນຂອບເຂດ, ເຫມາະສົມກັບແຜງທີ່ມີຄວາມເລິກຂອງການຕິດຕັ້ງຫຼາຍກວ່າ.

ໂຄງສ້າງແລະຂະຫນາດ

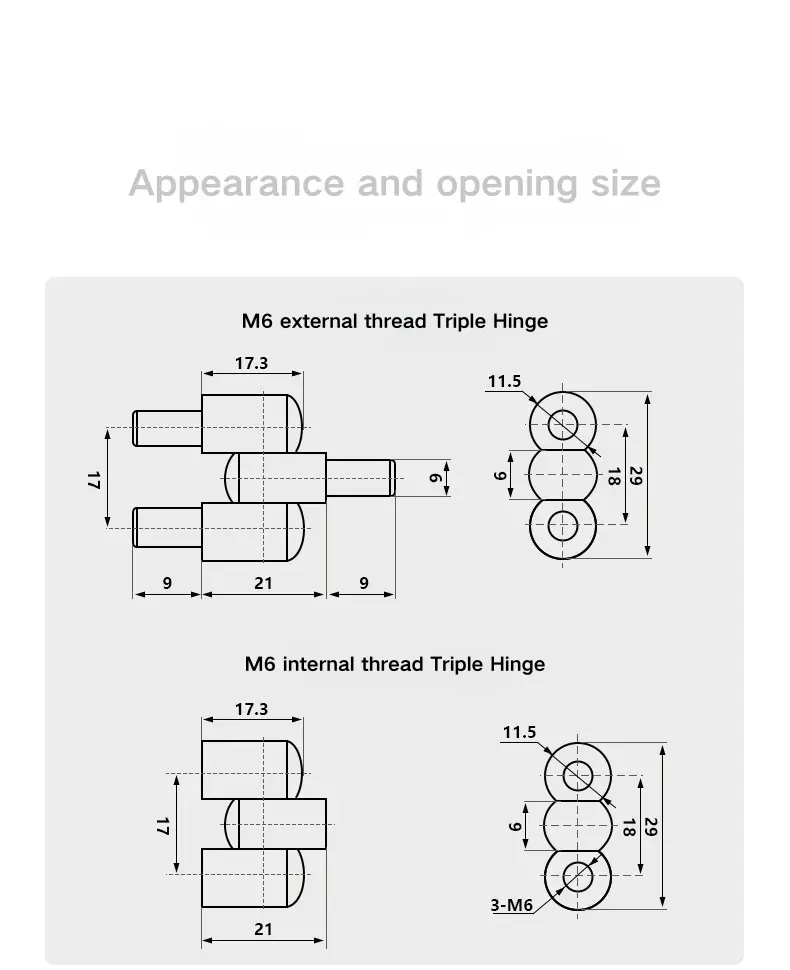

M6 Weld-On Parliament Pivot Hinge ມີຄວາມຍາວທັງໝົດ 17.3 ມມ ແລະ ຍາວ 21 ມມ. ສະບັບຂອງກະທູ້ພາຍນອກເພີ່ມການຂະຫຍາຍ stud 9 ມມໃນແຕ່ລະປາຍ, ໃຫ້ການແຜ່ກະຈາຍທັງຫມົດ 39 ມມ. ຖັງສາມຫລ່ຽມວັດແທກຄວາມສູງທັງຫມົດ 29 ມມໃນທົ່ວສາມສ່ວນຂອງ 9 ມມ, 18 ມມ, ແລະ knuckle ເທິງ, ມີຄວາມກວ້າງຂອງຖັງ 11.5 ມມແລະເສັ້ນຜ່າກາງ pin 6 ມມ.

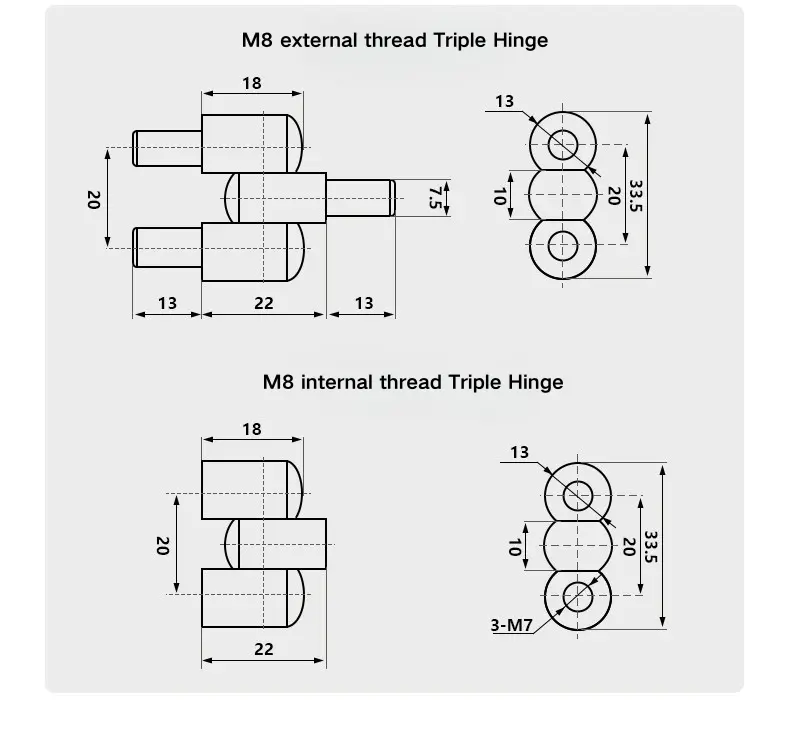

ປ່ຽງ M8 ມີຂະໜາດໃຫຍ່ຂຶ້ນຕາມອັດຕາສ່ວນ, ມີຄວາມຍາວຕົວເຄື່ອງ 18 ມມ ແລະ ກາງ 22 ມມ. ສະບັບຂອງກະທູ້ພາຍນອກເພີ່ມການຂະຫຍາຍ stud 13 ມມໃນແຕ່ລະດ້ານສໍາລັບການແຜ່ກະຈາຍທັງຫມົດ 48 ມມ. ຖັງສາມຫລ່ຽມແລ່ນໄດ້ 33.5 ມມໃນຄວາມສູງທັງຫມົດໃນທົ່ວສາມພາກ - 10 ມມ, 20 ມມ, ແລະ knuckle ເທິງ - ມີຄວາມກວ້າງຂອງຖັງ 13 ມມແລະເສັ້ນຜ່າກາງ pin 7.5 ມມ. ຕົວແປພາຍໃນຂອງກະທູ້ M8 ໃຊ້ເຕົ້າສຽບກະທູ້ 3 × M7.

ການຕິດຕັ້ງແລະການຕັ້ງຄ່າ Pin

Weld-On Parliament Pivot Hinge ແມ່ນໄດ້ຖືກຕິດຕັ້ງໂດຍການໃສ່ສົ້ນ ຫຼື ປາຍເຕົ້າສຽບໃສ່ກະດານປະຕູ ຫຼືຈຸດຍຶດກອບ, ຈາກນັ້ນເຊື່ອມໂລຫະເພື່ອແກ້ໄຂຕຳແໜ່ງຢ່າງຖາວອນ. ການປະສົມປະສານຂອງກະທູ້ແລະການເຊື່ອມໂລຫະນີ້ເຮັດໃຫ້ mount ປອດໄພທີ່ຈັດການທັງການໂຫຼດຫມຸນຂອງວົງຈອນປະຕູແລະກໍາລັງຂ້າງຄຽງໃດໆກ່ຽວກັບ hinge ໃນລະຫວ່າງການນໍາໃຊ້.

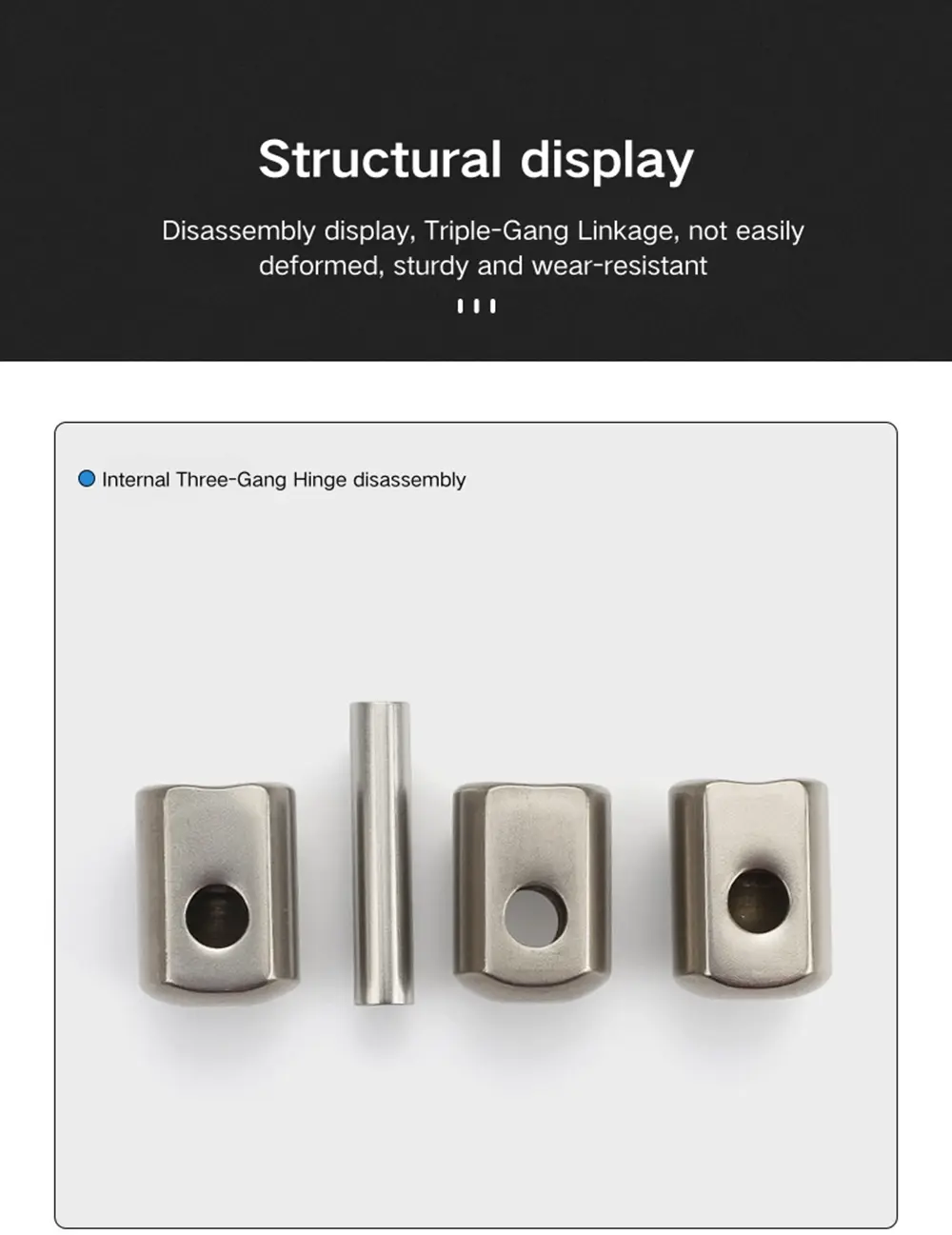

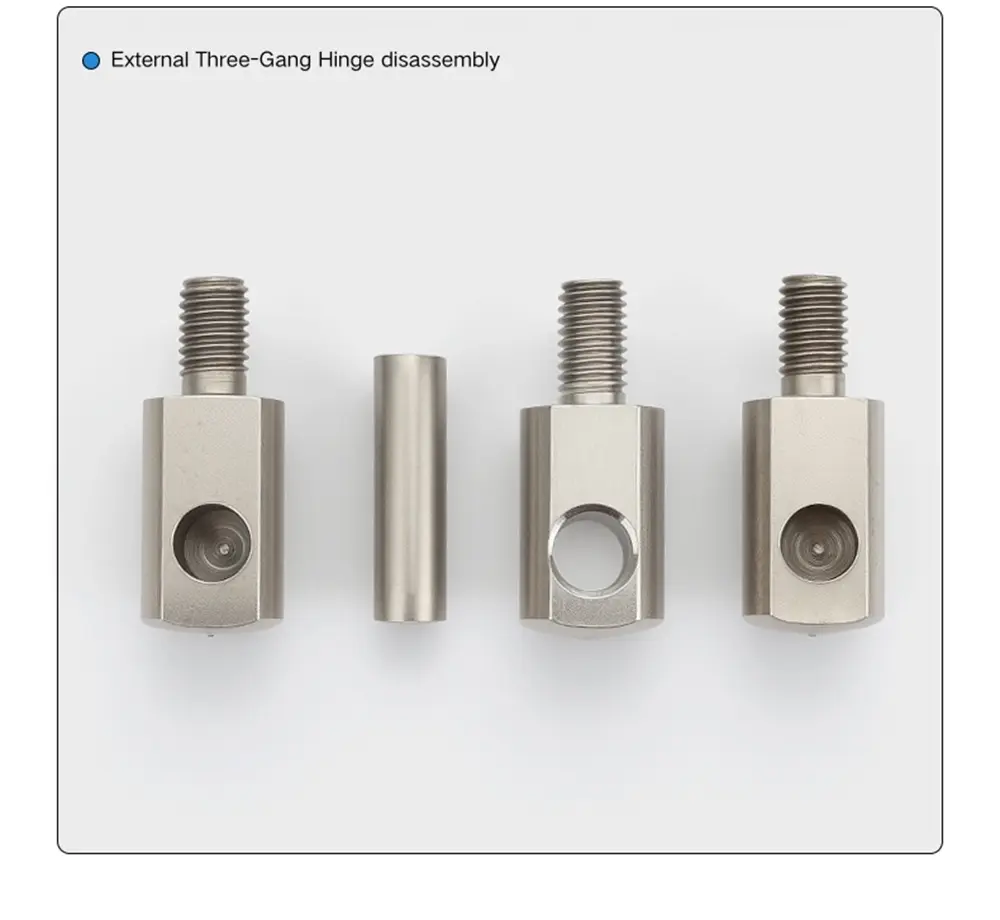

ສໍາລັບລຸ້ນທີ່ສາມາດຖອດອອກໄດ້ຂອງໜ່ວຍນີ້, ເຂັມປັກໝຸດຈະອອກຜ່ານຮູຂ້າງໃນຕົວຖັງ ແລະສາມາດດຶງອອກເພື່ອປົດປະຕູອອກຈາກກອບໂດຍບໍ່ລົບກວນການເຊື່ອມໂລຫະ. ສະບັບປະສົມປະສານບໍ່ມີຮູຂ້າງ; pin ໄດ້ຖືກສ້ອມແຊມພາຍໃນຖັງແລະ hinge ບໍ່ໄດ້ຖືກອອກແບບມາສໍາລັບການໂຍກຍ້າຍປະຕູ. ການເລືອກລະຫວ່າງແບບປະສົມປະສານແລະທີ່ສາມາດຖອດອອກໄດ້ແມ່ນຂຶ້ນກັບວ່າການໂຍກຍ້າຍປະຕູແມ່ນຄວາມຕ້ອງການໃນລະຫວ່າງຊີວິດການບໍລິການຂອງ enclosure.

ວັດສະດຸແລະພື້ນຜິວສໍາເລັດຮູບ

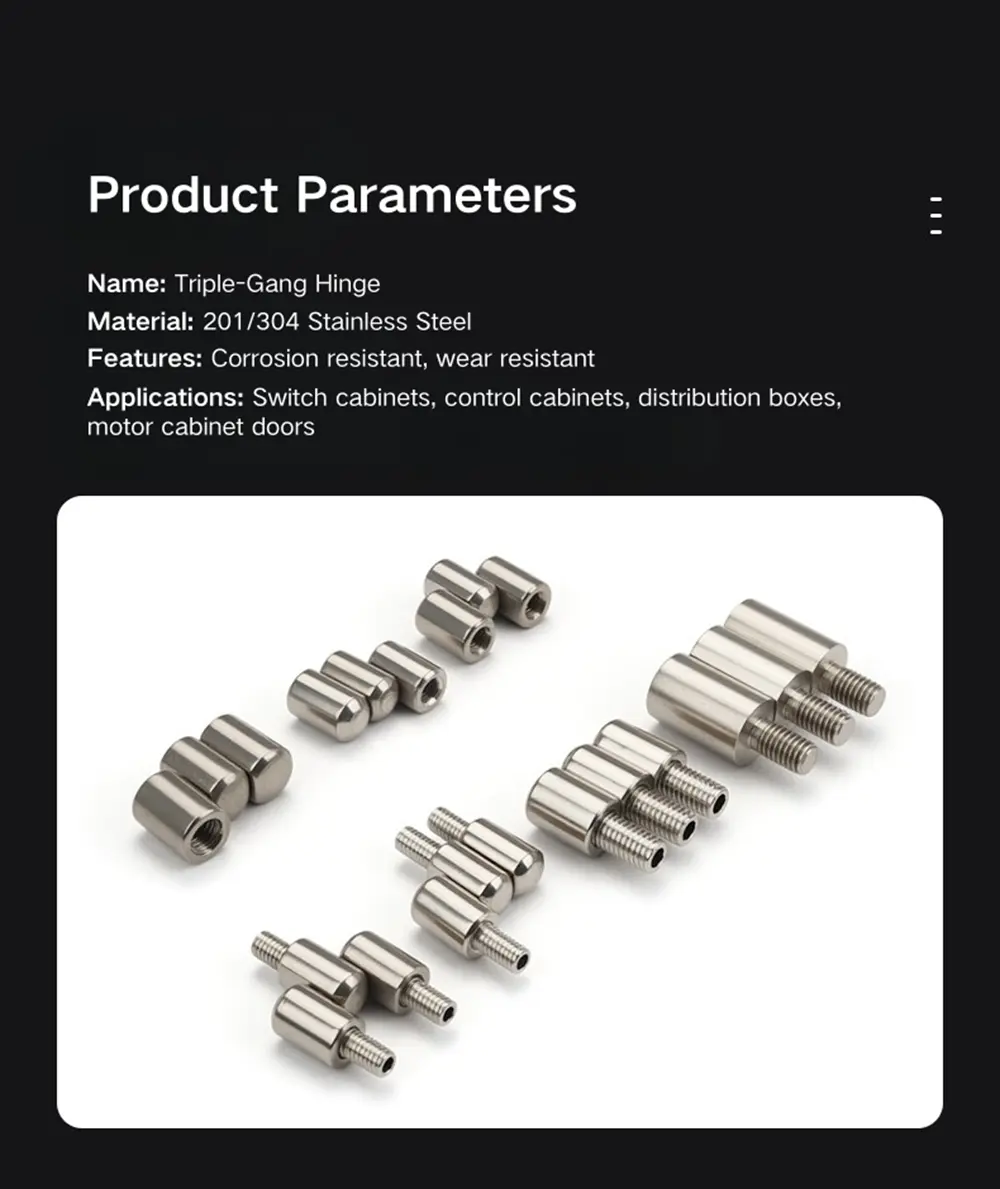

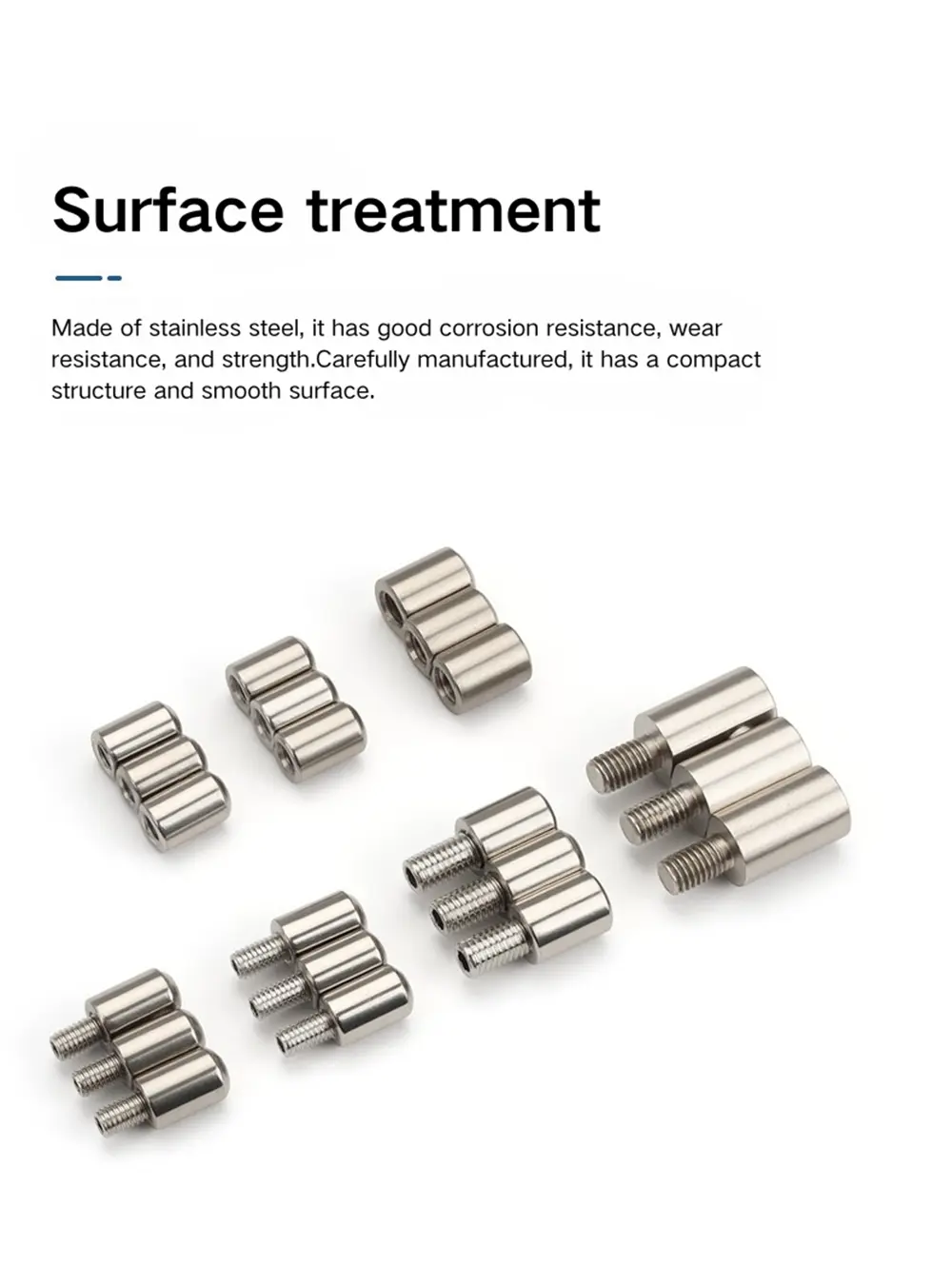

modular ນີ້ມີຢູ່ໃນສະແຕນເລດ 201 ແລະ 304, ທັງສອງສໍາເລັດຮູບທີ່ມີການຂັດ vibratory. ຂະບວນການຂັດດ້ວຍ vibratory ເອົາ burrs ແລະແຄມແຫຼມແລະໃຫ້ພື້ນຜິວ matte ຕ່ໍາສອດຄ່ອງ - ມັນບໍ່ແມ່ນແປງຫຼືກະຈົກ. ທັງສອງຊັ້ນເບິ່ງດຽວກັນຫຼັງຈາກການຂັດ; ຄວາມແຕກຕ່າງແມ່ນຢູ່ໃນການຕໍ່ຕ້ານ corrosion.

ສະແຕນເລດ 201 ສະຫນອງຄວາມທົນທານຕໍ່ການກັດກ່ອນທີ່ເຫມາະສົມສໍາລັບຕູ້ພະລັງງານພາຍໃນເຮືອນແລະການນໍາໃຊ້ກະດານແຈກຢາຍໃນສະພາບແວດລ້ອມປານກາງ, ແລະເປັນທາງເລືອກທີ່ມີປະສິດທິພາບດ້ານຄ່າໃຊ້ຈ່າຍຫຼາຍໃນທົ່ວຂອບເຂດ. ເຫຼັກກ້າສະແຕນເລດ 304 Weld-On Parliament Pivot Hinge ເປັນທາງເລືອກທີ່ດີກວ່າສໍາລັບສິ່ງຫຸ້ມນອກພາຍນອກ, ສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນ, ຫຼືການຕິດຕັ້ງບ່ອນທີ່ຄວາມທົນທານຕໍ່ການກັດກ່ອນໃນໄລຍະຍາວແມ່ນຄວາມຕ້ອງການທີ່ຫນັກແຫນ້ນ. ທັງສອງສາມາດໃຊ້ໄດ້ໃນທົ່ວຂະຫນາດກະທູ້ສ່ວນໃຫຍ່ແລະການປະສົມການຕັ້ງຄ່າ pin ໃນຂອບເຂດ.

FAQ

ຄໍາຖາມທີ 1: ມີຕົວແປໃດແດ່ທີ່ມີຢູ່ໃນຂອບເຂດ hinge ນີ້?

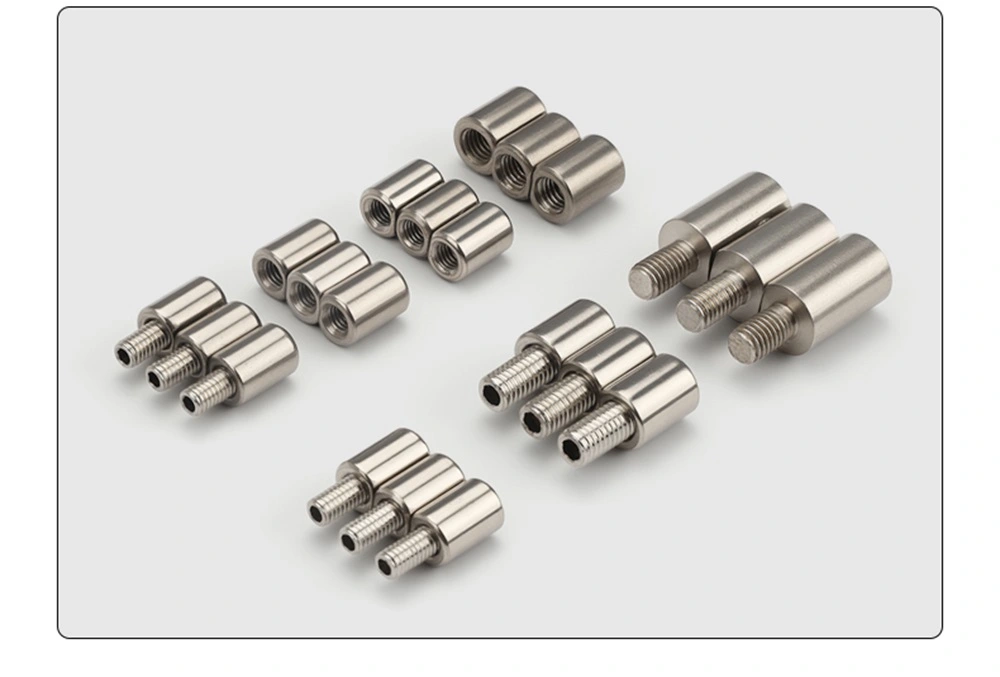

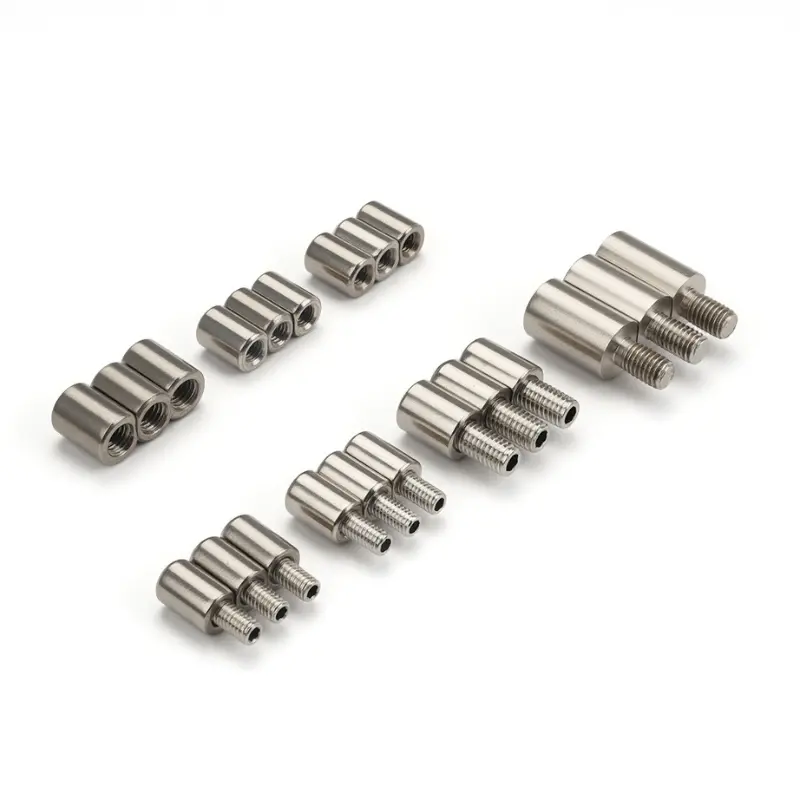

ຊ່ວງດັ່ງກ່າວກວມເອົາສິບເອັດຕົວແປ: ກະທູ້ພາຍໃນແລະພາຍນອກໃນຂະຫນາດ M6 ແລະ M8, ໃນທົ່ວ 201 ແລະ 304 ສະແຕນເລດ, ໃນການຕັ້ງຄ່າ pin ປະສົມປະສານແລະສາມາດຖອດອອກໄດ້. ກະທູ້ພາຍນອກ M8 × 16 ຍັງມີເປັນທາງເລືອກ stud ຂະຫຍາຍສໍາລັບການຕິດກະດານທີ່ເລິກເຊິ່ງ.

Q2: ຄວາມແຕກຕ່າງລະຫວ່າງປະເພດປະສົມປະສານແລະທີ່ສາມາດແຍກອອກໄດ້ແມ່ນຫຍັງ?

ປະເພດປະສົມປະສານມີ pin ຄົງທີ່ - ມັນບໍ່ສາມາດເອົາອອກໄດ້ແລະ hinge ບໍ່ໄດ້ຖືກອອກແບບມາສໍາລັບການ disassembly ປະຕູ. ປະເພດທີ່ສາມາດຖອດອອກໄດ້ມີຮູຂ້າງທາງອອກໂດຍຜ່ານຖັງ; pin ເລື່ອນອອກເພື່ອໃຫ້ປະຕູຖືກຍົກອອກຈາກກອບໂດຍບໍ່ມີເຄື່ອງມືຫຼືລົບກວນການເຊື່ອມໂລຫະ.

Q3: ຄວາມແຕກຕ່າງກັນລະຫວ່າງກະທູ້ພາຍໃນແລະພາຍນອກແມ່ນຫຍັງ?

ສະບັບຂອງ thread ພາຍນອກມີ stud protruding ທີ່ threads ເຂົ້າໄປໃນຮູ tapped ໃນກະດານຫຼືກອບ. ລຸ້ນຂອງກະທູ້ພາຍໃນມີເຕົ້າສຽບກະທູ້ທີ່ຮັບເອົາ bolt ຈາກດ້ານຂ້າງຂອງກະດານ. ທັງສອງໄດ້ຖືກເຊື່ອມຫຼັງຈາກນັ້ນຢູ່ໃນສະຖານທີ່ຫຼັງຈາກ threading ສໍາລັບການຕິດຕັ້ງຖາວອນ.

Q4: hinge ນີ້ຕິດຕັ້ງແນວໃດ?

ການຕິດຕັ້ງປະກອບດ້ວຍກະທູ້ຂອງ stud ຫຼື socket end ເຂົ້າໄປໃນກະດານປະຕູຫຼືຈຸດຍຶດກອບ, ຫຼັງຈາກນັ້ນການເຊື່ອມໂລຫະເພື່ອແກ້ໄຂ hinge ຖາວອນ. ການປະສົມປະສານຂອງກະທູ້ແລະການເຊື່ອມໂລຫະເຮັດໃຫ້ hinge ຫມັ້ນຄົງພາຍໃຕ້ການໂຫຼດປະຕູຫມຸນແລະກໍາລັງຂ້າງ.

Q5: ຂະຫນາດທີ່ສໍາຄັນສໍາລັບຮຸ່ນ M6 ແລະ M8 ແມ່ນຫຍັງ?

ຮ່າງກາຍຂອງ M6 Weld-On Parliament Pivot Hinge ມີຄວາມຍາວ 17.3 ມມ, ມີເສັ້ນຜ່າສູນກາງ 21 ມມ ແລະ ເສັ້ນຜ່າກາງເຂັມຂັດ 6 ມມ. stack barrel triple ແມ່ນສູງ 29 ມມແລະກ້ວາງ 11.5 ມມ. ຮຸ່ນ M8 ມີຮ່າງກາຍ 18 ມມ, ກາງ 22 ມມ, ເສັ້ນຜ່າກາງເຂັມ 7.5 ມມ, ແລະຄວາມສູງຂອງຖັງ 33.5 ມມ ກວ້າງ 13 ມມ.

Q6: ການຂັດ vibratory ແມ່ນຫຍັງ?

ການຂັດ vibratory ແມ່ນຂະບວນການ tumbling ທີ່ເອົາ burrs ແລະແຫຼມຈາກຫນ້າດິນຂອງພາກສ່ວນ, ການຜະລິດ matte ຕ່ໍາທີ່ສອດຄ່ອງ. ມັນ​ບໍ່​ແມ່ນ​ການ​ສໍາ​ເລັດ​ຮູບ brushed ຫຼື​ກະ​ຈົກ​. ທັງ 201 ແລະ 304 ຮຸ່ນສະແຕນເລດຂອງ hinge ນີ້ຜ່ານຂະບວນການຂັດ vibratory ດຽວກັນ.

Q7: ຂ້ອຍຄວນເລືອກຊັ້ນສະແຕນເລດໃດ?

ເຫລັກສະແຕນເລດ 201 ເຫມາະສົມກັບຕູ້ໄຟຟ້າໃນລົ່ມມາດຕະຖານແລະຄໍາຮ້ອງສະຫມັກກະດານແຈກຢາຍບ່ອນທີ່ການກັດກ່ອນແມ່ນປານກາງ. ສະແຕນເລດ 304 ແມ່ນທາງເລືອກທີ່ດີກວ່າສໍາລັບການຫຸ້ມນອກ, ສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນສູງ, ຫຼືການຕິດຕັ້ງບ່ອນທີ່ຄວາມທົນທານຕໍ່ການກັດກ່ອນໃນໄລຍະຍາວແມ່ນເປັນຄວາມຕ້ອງການຍາກ.
