ປະຕູສະແຕນເລດຖືກປົກປິດຢ່າງເຕັມສ່ວນ

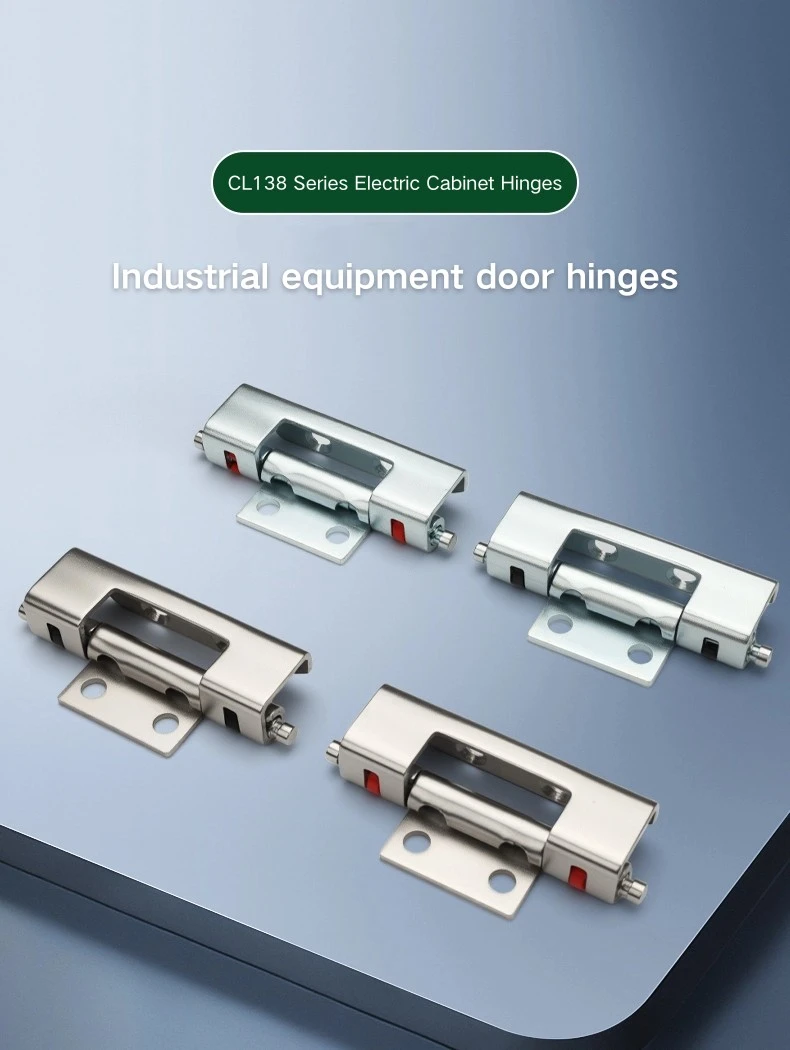

ສໍາລັບການຂາຍຍົກຜູ້ທີ່ເປັນ hinges ຕູ້ປິດບັງຈາກ Yitai Lock, ປະຕູສະແຕນເລດປິດບັງຢ່າງເຕັມສ່ວນ CL138 ກວມເອົາສີ່ variants ໃນທົ່ວສອງວັດສະດຸແລະສອງສີ clamp. ຮຸ່ນສະແຕນເລດແມ່ນທາງເລືອກທໍາມະຊາດສໍາລັບການຫຸ້ມຫໍ່ໃນສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນຫຼືມີ corrosive, ໃນຂະນະທີ່ທາງເລືອກຂອງເຫຼັກກາກບອນເຮັດວຽກໄດ້ດີສໍາລັບການກໍ່ສ້າງຕູ້ແຈກຢາຍພາຍໃນມາດຕະຖານ. ສີ Clamp — ສີ​ດໍາ​ຫຼື​ສີ​ແດງ — ເປັນ​ຄວາມ​ແຕກ​ຕ່າງ​ທາງ​ສາຍ​ຕາ​ແທນ​ທີ່​ຈະ​ເປັນ​ຫນຶ່ງ​ທີ່​ມີ​ປະ​ໂຫຍດ​, ສະ​ນັ້ນ​ການ​ເລືອກ​ທີ່​ມີ​ມາ​ລົງ​ຕາມ​ຄວາມ​ມັກ​ຫຼື​ການ​ຈັບ​ຄູ່​ຮາດ​ແວ​ຕູ້​ທີ່​ມີ​ຢູ່​ແລ້ວ​.

ໂຄງສ້າງແລະຂະຫນາດ

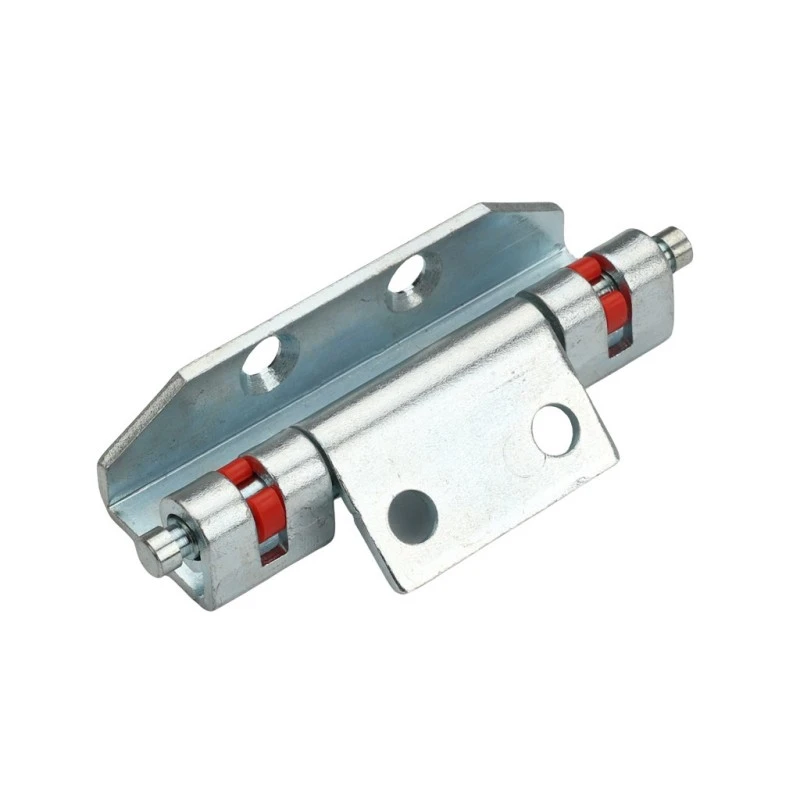

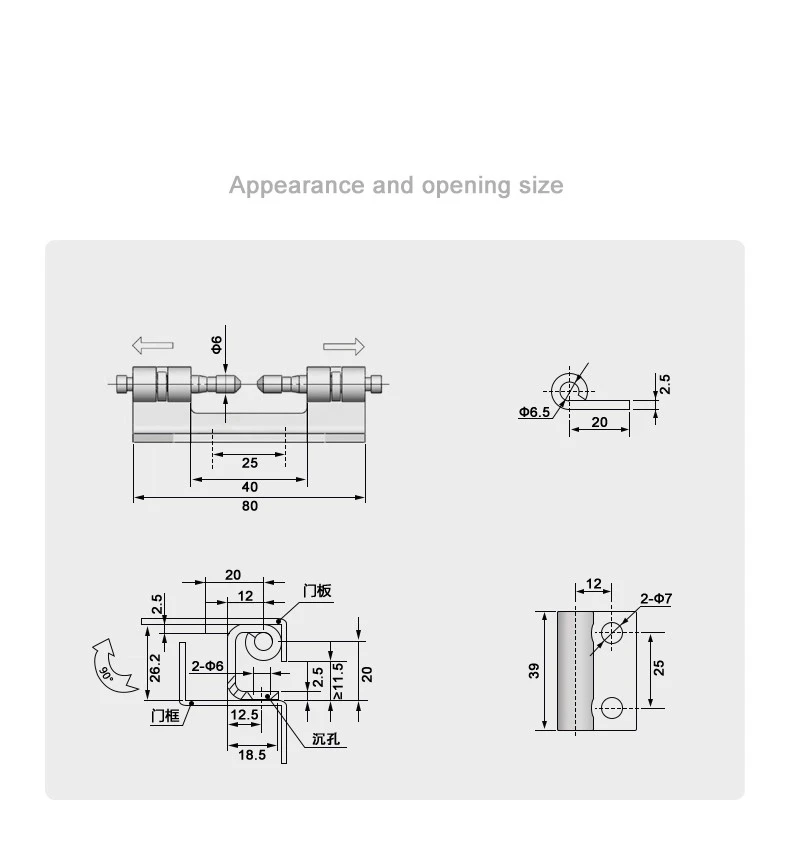

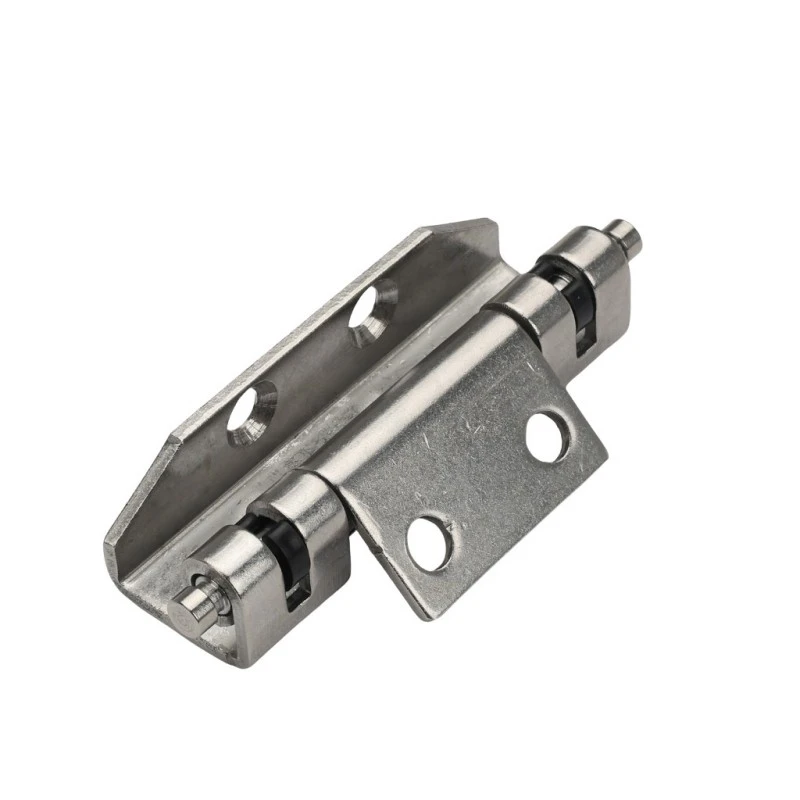

Hinge ສະແຕນເລດທີ່ປົກປິດຢ່າງເຕັມສ່ວນມີຄວາມຍາວທັງຫມົດ 80 ມມ, ຮ່າງກາຍຂອງ hinge ແລ່ນ 40 ມມແລະ 25 ມມພາຍໃນລະຫວ່າງສອງທ້າຍ barrel. ເສັ້ນຜ່າສູນກາງຂອງຖັງແມ່ນ Φ6 ມມ, ແລະສອງສ່ວນຂອງຖັງແຕ່ລະສ່ວນຂະຫຍາຍອອກໄປຂ້າງນອກຈາກສູນກາງຂອງລໍາໂພງ, ໃຫ້ຂໍ້ພັບຂອງ dumbbell ລັກສະນະຂອງມັນ. ການປະກອບ clamp ນັ່ງຢູ່ປາຍ barrel ແລະເປັນສິ່ງທີ່ເຮັດໃຫ້ hinge ມີສ່ວນຮ່ວມກັບຊ່ອງກອບປະຕູ.

ແຜ່ນຍຶດຕິດຂອງປະຕູສະແຕນເລດທີ່ປິດບັງເຕັມທີ່ວັດແທກຄວາມສູງ 39 ມມ ແລະກວ້າງ 25 ມມ, ມີຮູຍຶດຕິດ Φ7 ມມ ສອງຮູ ຫ່າງກັນ 12 ມມ ຈາກຂອບ. ດ້ານຂ້າງຂອງກອບສະແດງໃຫ້ເຫັນຄວາມເລິກທັງຫມົດຂອງ 18.5 ມມທີ່ມີຖານ 12.5 ມມ, ສອງຮູຖັງ Φ6 ມມ, ແລະ recess countersunk ≥11.5 ມມ. ເຂັມຍຶດ Φ6.5 ມມ ນັ່ງ 2.5 ມມ ຄວາມພູມໃຈຂອງໃບໜ້າດ້ວຍຄວາມຍາວ 20 ມມ.

ການຕິດຕັ້ງແລະການຕິດຕັ້ງ

Hinge ສະແຕນເລດທີ່ຖືກປົກປິດຢ່າງເຕັມສ່ວນແມ່ນຕິດຕັ້ງໂດຍການເຊື່ອມ - ແຜ່ນຍຶດຕິດກັບກະດານປະຕູແລະຕົວຂອງ hinge ປະກອບຊ່ອງທາງກອບໃນລະຫວ່າງການປະກອບ. ການເປີດ 90° ຫມາຍເຖິງການຫັນປະຕູໄປສູ່ມຸມຂວາຈາກຫນ້າຕູ້, ເຊິ່ງກວມເອົາຄວາມຕ້ອງການການເຂົ້າເຖິງມາດຕະຖານສໍາລັບການຈໍາຫນ່າຍແລະການຕັ້ງຄ່າຕູ້ຄວບຄຸມສ່ວນໃຫຍ່.

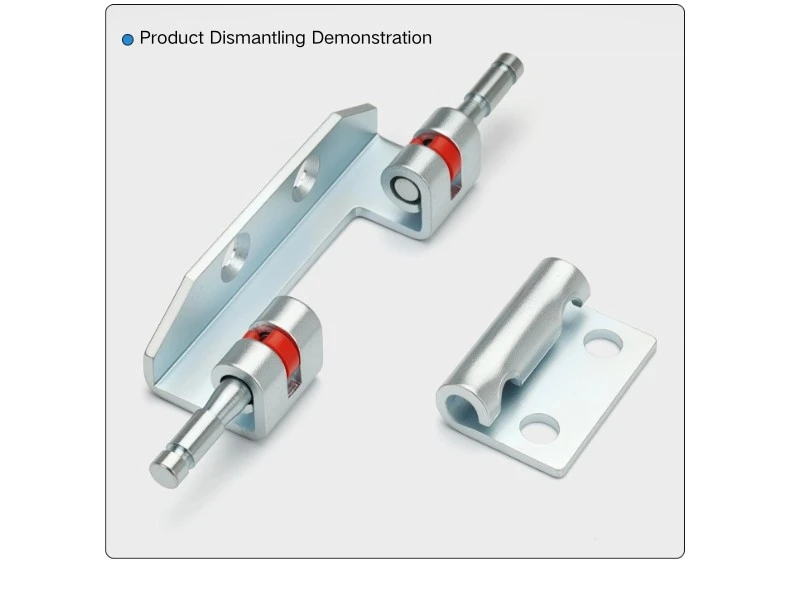

ເມື່ອເຊື່ອມເຂົ້າແລ້ວ, ປະຕູສະແຕນເລດທີ່ຖືກປິດບັງຢ່າງເຕັມສ່ວນຈະປິດລົງພາຍໃນ profile ກອບເພື່ອໃຫ້ຖັງແລະຕົວຍຶດຖືກເຊື່ອງໄວ້ຈາກພາຍນອກ. ກົນໄກການຍຶດຢູ່ແຕ່ລະປາຍຖັງຈະລັອກ hinge ເຂົ້າໄປໃນຊ່ອງກອບແລະສາມາດຖືກປ່ອຍອອກມາເພື່ອເອົາປະຕູອອກເມື່ອຈໍາເປັນ. ການມີສ່ວນພົວພັນທີ່ປິດບັງນີ້ຍັງເປັນສິ່ງທີ່ເຮັດໃຫ້ hinge ເຫມາະສົມກັບລະບົບກອບຕູ້ Rittal, ບ່ອນທີ່ເລຂາຄະນິດຂອງຊ່ອງທາງເຫມາະສົມກັບປະເພດຂອງການຕິດຕັ້ງ hinge recessed ນີ້.

ທາງເລືອກວັດສະດຸແລະ Clamp

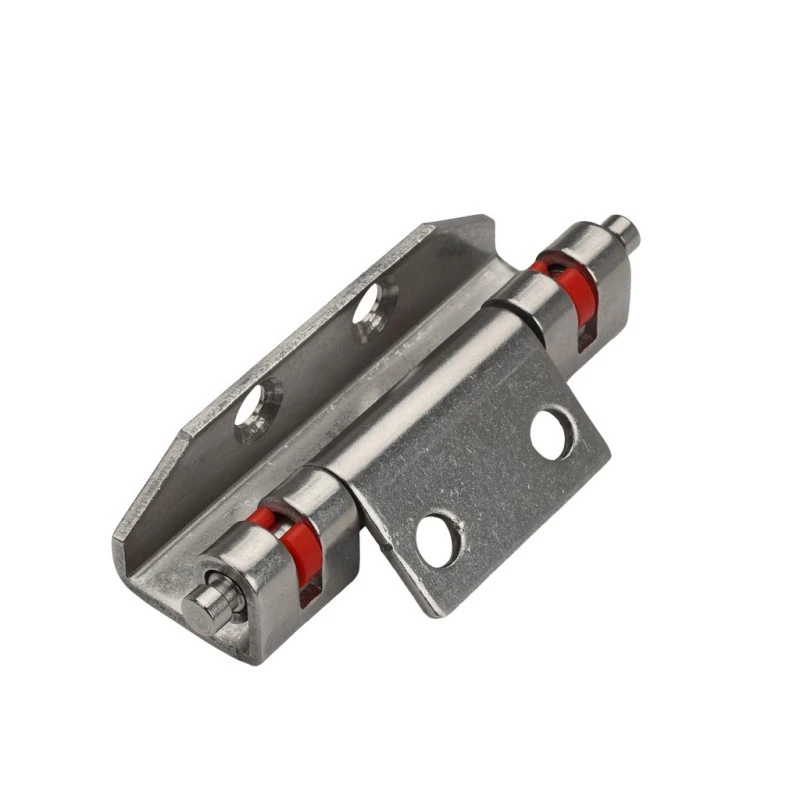

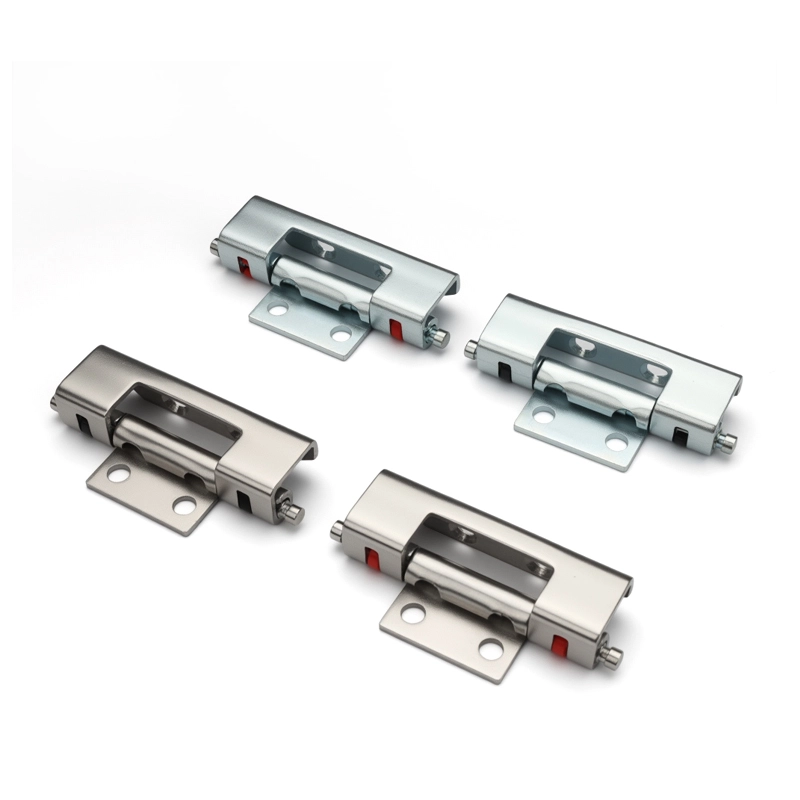

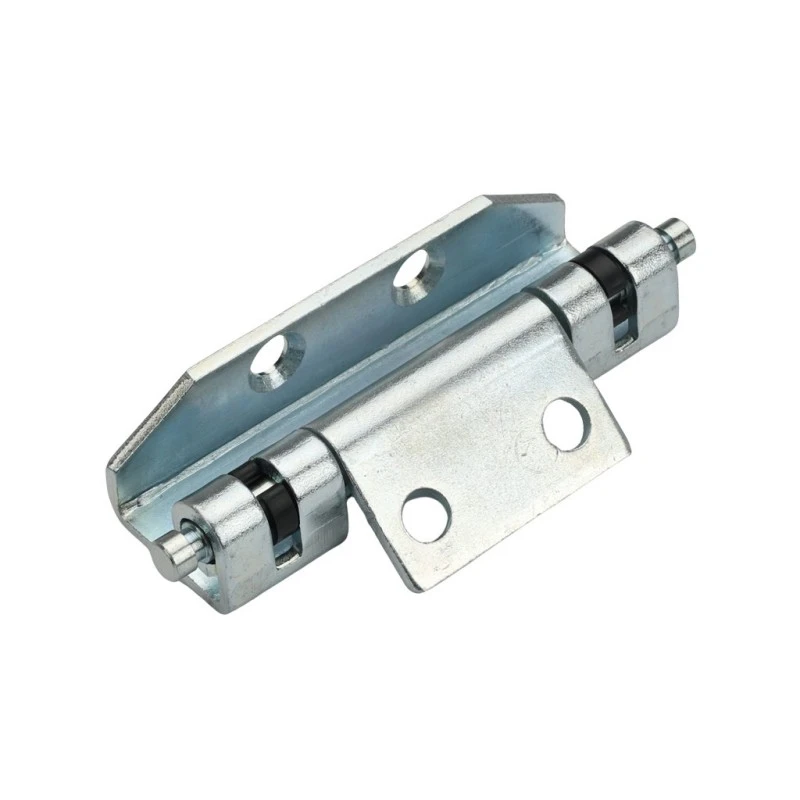

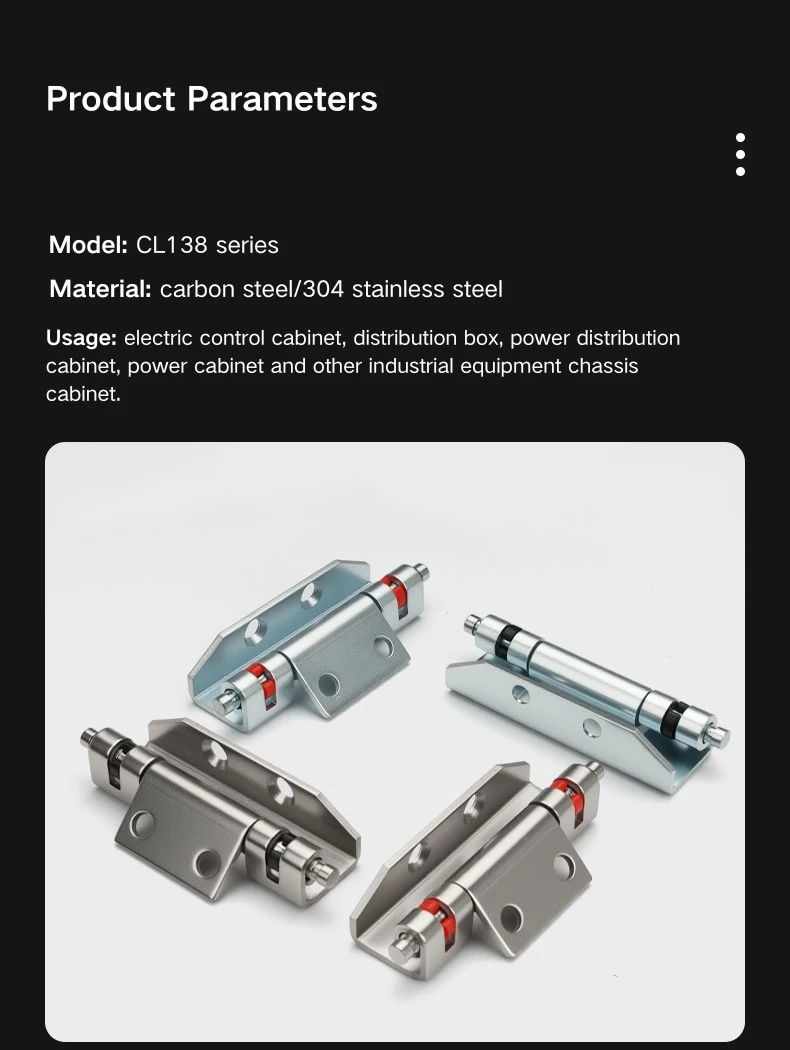

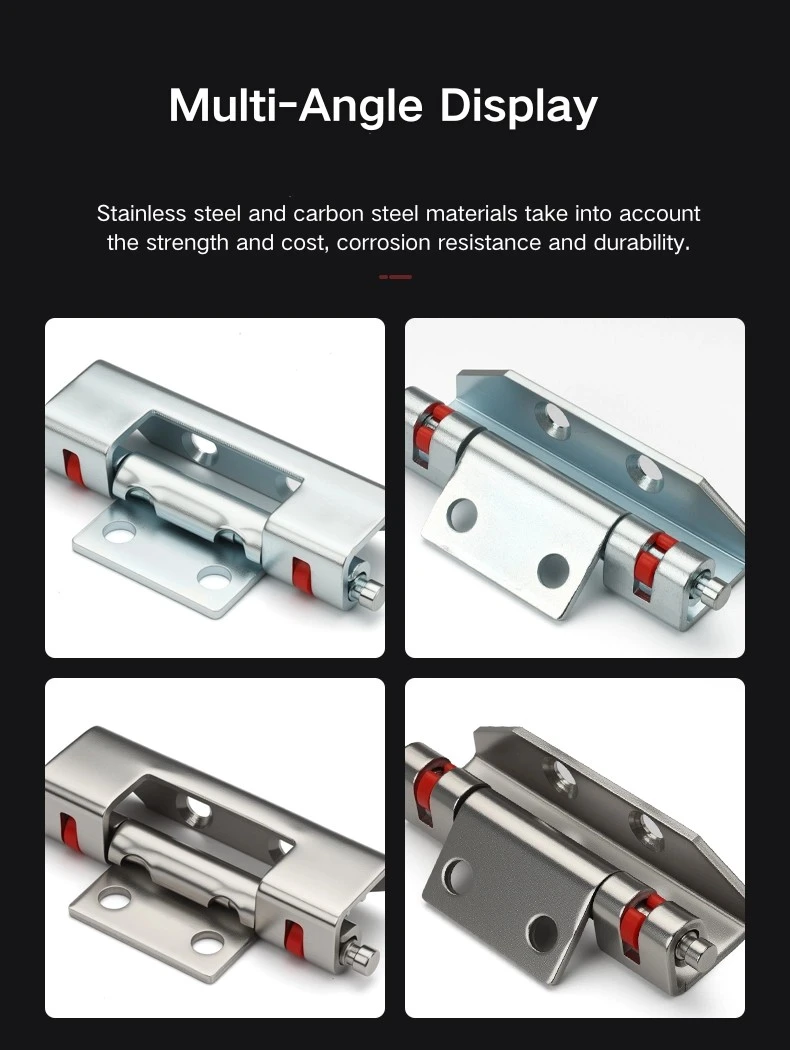

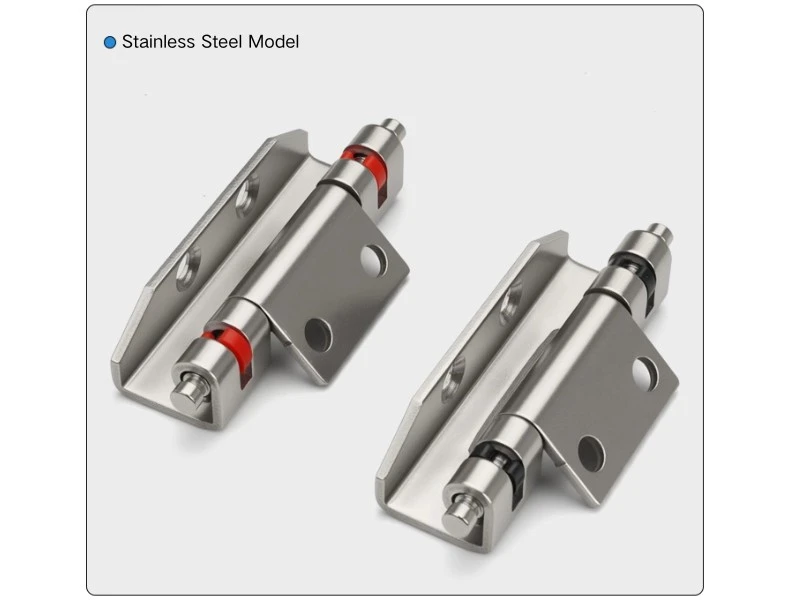

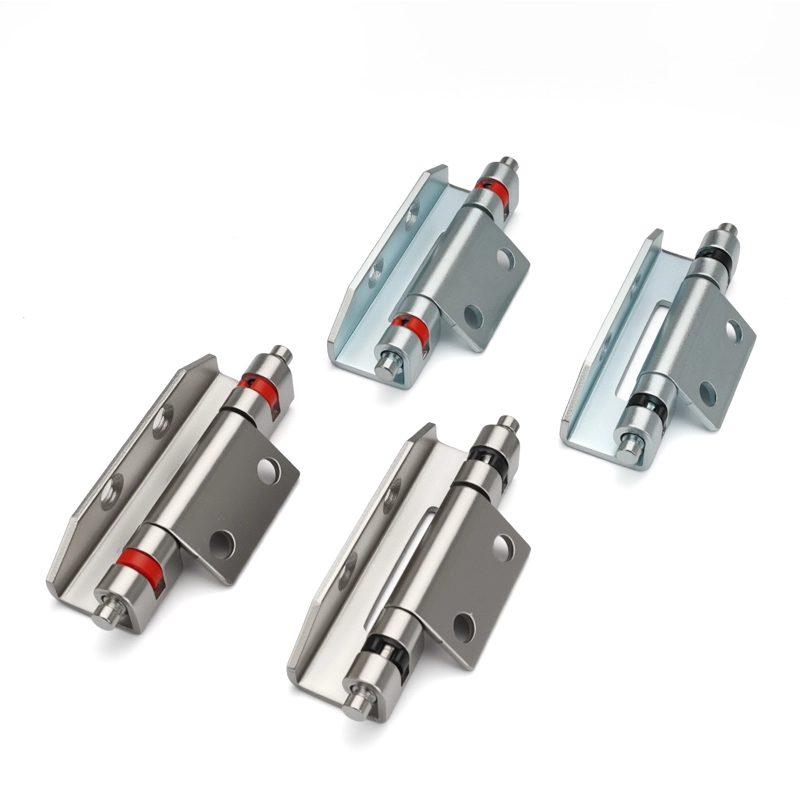

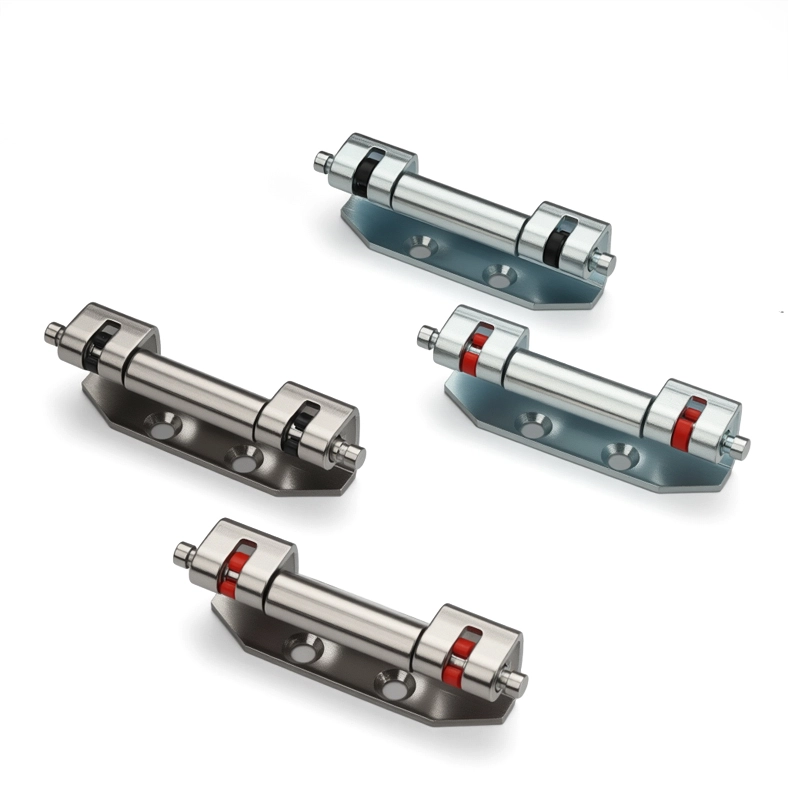

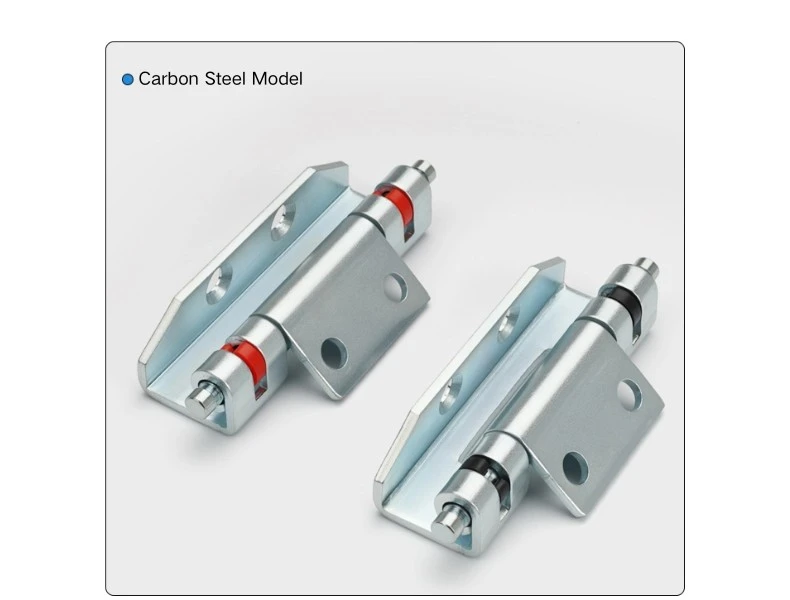

ເຫລັກສະແຕນເລດທີ່ປິດບັງເຕັມຮູບແບບມີຢູ່ໃນເຫລັກຄາບອນ ແລະເຫລັກສະແຕນເລດ, ມີສີດຳ ຫຼືສີແດງທີ່ຍຶດຕິດຢູ່ທົ່ວວັດສະດຸທັງສອງ - ທັງໝົດມີສີ່ຕົວແປ. ຮຸ່ນສະແຕນເລດແມ່ນເຫມາະທີ່ດີກວ່າສໍາລັບ enclosures ໃນສະຖານທີ່ຊຸ່ມຊື່ນ, ການຕິດຕັ້ງນອກ, ຫຼືສະພາບແວດລ້ອມທີ່ຄວາມຕ້ານທານ corrosion ທີ່ສໍາຄັນໃນໄລຍະເວລາ. ເຫລໍກຄາບອນເຫມາະສົມກັບຄໍາຮ້ອງສະຫມັກຕູ້ໃນລົ່ມແຫ້ງທີ່ຄວາມຕ້ອງການສໍາເລັດຮູບແມ່ນມາດຕະຖານຫຼາຍ.

ສີຂອງຕົວຍຶດຕິດຢູ່ໃນຂອບສະແຕນເລດທີ່ປິດບັງເຕັມຮູບແບບ — ສີດໍາ ຫຼືສີແດງ — ເປັນຄວາມແຕກຕ່າງຂອງເຄື່ອງສໍາອາງທີ່ບໍ່ມີຄວາມແຕກຕ່າງໃນວັດສະດຸ ຫຼືຄວາມສາມາດໃນການໂຫຼດລະຫວ່າງສອງຢ່າງ. ບາງຄັ້ງຕົວຍຶດສີແດງຖືກໃຊ້ເປັນຕົວຊີ້ບອກທາງສາຍຕາໃນສາຍຕູ້ສະເພາະ ຫຼືເພື່ອແຍກຕໍາແໜ່ງຂອງຝາພັບເທິງຝາປິດຫຼາຍປະຕູ; clamps ສີດໍາແມ່ນມາດຕະຖານທົ່ວໄປຫຼາຍ. ໃນກໍລະນີໃດກໍ່ຕາມ, ການປະຕິບັດແມ່ນຄືກັນ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

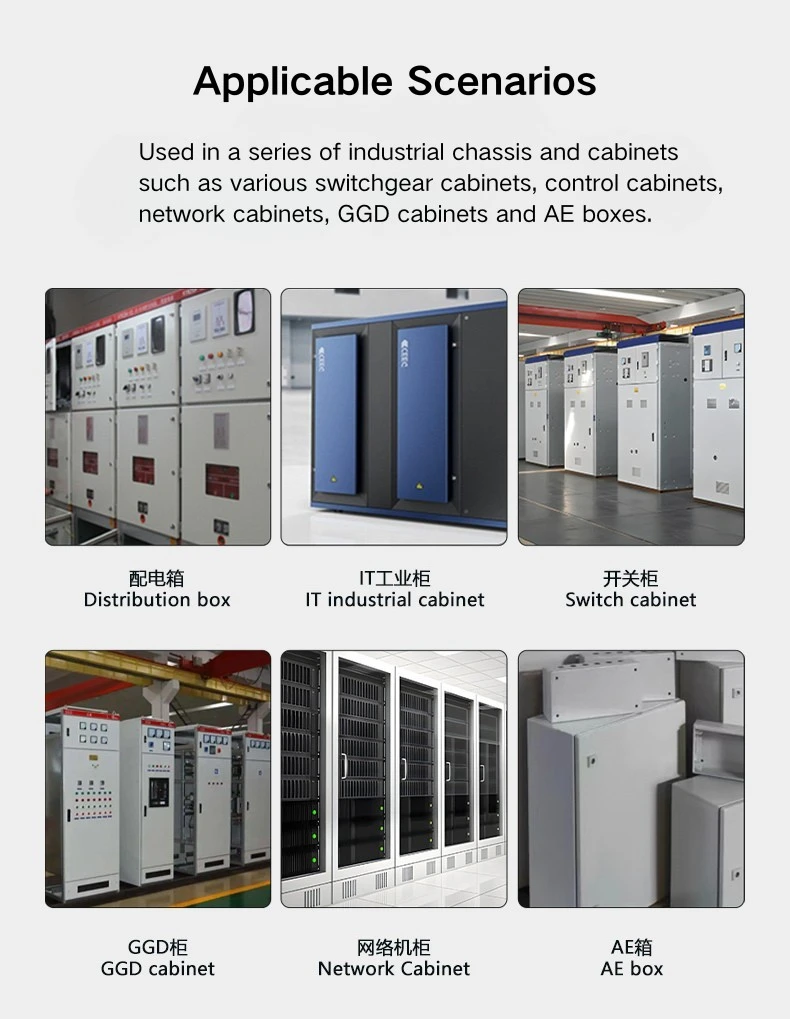

ປະຕູສະແຕນເລດທີ່ຖືກປົກປິດໄວ້ຢ່າງເຕັມຮູບແບບແມ່ນໃຊ້ໃນຕູ້ແຈກຈ່າຍ, ຝາປິດອຸປະກອນຄວບຄຸມ, ແລະແຜງສະຫຼັບທີ່ຕ້ອງໃຊ້ປະຕູພາຍນອກ, ບໍ່ມີຮາດແວ. ໂປຣໄຟລ໌ທີ່ປິດບັງໄວ້ຢ່າງເຕັມປ່ຽມຈະຮັກສາຝາປິດບໍ່ໃຫ້ເບິ່ງເຫັນເມື່ອປະຕູປິດ, ເຊິ່ງເໝາະສົມກັບຕູ້ທີ່ຕິດຕັ້ງຢູ່ໃນສະຖານທີ່ທີ່ເບິ່ງເຫັນໄດ້ - ຫ້ອງເຊີບເວີ, ຫ້ອງຄວບຄຸມ ຫຼື ສະຖານທີ່ສາທາລະນຸປະໂພກ - ບ່ອນທີ່ຮາດແວบานພັບທີ່ເປີດເຜີຍຈະເບິ່ງນອກສະຖານທີ່.

ຄວາມເຂົ້າກັນໄດ້ກັບກອບຕູ້ Rittal ເຮັດໃຫ້ປະຕູສະແຕນເລດທີ່ຖືກປິດບັງຢ່າງເຕັມສ່ວນເປັນທາງເລືອກທີ່ຫຼຸດລົງຢ່າງກົງໄປກົງມາສໍາລັບຜູ້ຜະລິດຫຼືຜູ້ປະສົມປະສານທີ່ເຮັດວຽກກັບລະບົບກອບນັ້ນ. ຕົວແປຂອງສະແຕນເລດຈັດການຄວາມຕ້ອງການ corrosion ຂອງ enclosures ກາງແຈ້ງຫຼືຄວາມຊຸ່ມຊື່ນສູງ, ແລະທາງເລືອກຂອງເຫຼັກກາກບອນໄດ້ກວມເອົາສ່ວນໃຫຍ່ຂອງຕູ້ແຈກຢາຍມາດຕະຖານພາຍໃນອາຄານທີ່ຄ່າໃຊ້ຈ່າຍແລະສະພາບແວດລ້ອມແມ່ນປານກາງ.

FAQ

Q1: ມີຕົວແປໃດແດ່ທີ່ມີຢູ່ສໍາລັບ CL138?

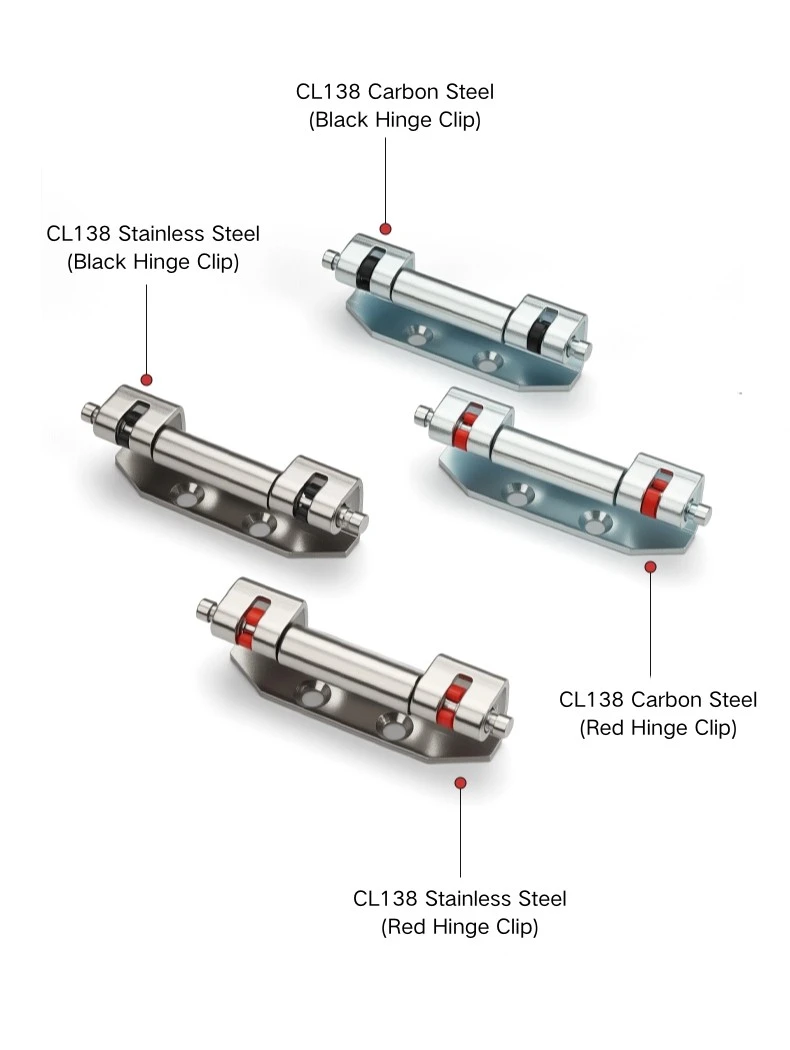

CL138 ມາໃນສີ່ຕົວແປ: ເຫຼັກກາກບອນທີ່ມີ clamp ສີດໍາ, ເຫຼັກກາກບອນທີ່ມີ clamp ສີແດງ, ສະແຕນເລດທີ່ມີ clamp ສີດໍາ, ແລະສະແຕນເລດທີ່ມີ clamp ສີແດງ. ສີ Clamp ແມ່ນເຄື່ອງສໍາອາງເທົ່ານັ້ນ - ບໍ່ມີຄວາມແຕກຕ່າງທີ່ເປັນປະໂຫຍດລະຫວ່າງສີດໍາແລະສີແດງ.

Q2: ມຸມເປີດຂອງ CL138 ແມ່ນຫຍັງ?

ຝາປິດປິດບັງ CL138 ເປີດເປັນ 90°, ເຊິ່ງກວມເອົາຄວາມຕ້ອງການການເຂົ້າເຖິງມາດຕະຖານສໍາລັບຕູ້ແຈກຢາຍ ແລະປະຕູປິດລ້ອມ.

Q3: CL138 ຕິດຕັ້ງແນວໃດ?

CL138 ຖືກເຊື່ອມ - ແຜ່ນຍຶດຕິດຖືກເຊື່ອມໃສ່ກັບກະດານປະຕູໃນລະຫວ່າງການສ້າງຕູ້, ແລະຕົວຂອງ hinge ປະກອບຊ່ອງທາງກອບ. ບໍ່ມີທາງເລືອກ screw-mount ສໍາລັບຮູບແບບນີ້.

Q4: CL138 ເຫມາະສົມກັບຕູ້ Rittal ບໍ?

ແມ່ນແລ້ວ, ຝາປິດປິດບັງ CL138 ແມ່ນເຂົ້າກັນໄດ້ກັບກອບຕູ້ Rittal. ເລຂາຄະນິດການມີສ່ວນຮ່ວມຂອງຊ່ອງ hinge ເຫມາະສົມກັບໂປຣໄຟລ໌ກອບ Rittal.

Q5: ສີ clamp ຊີ້ບອກຫຍັງ?

clamps ສີດໍາແລະສີແດງແມ່ນຕົວແປຂອງສີເທົ່ານັ້ນ - ວັດສະດຸແລະຄວາມສາມາດໃນການໂຫຼດແມ່ນຄືກັນສໍາລັບທັງສອງ. ບາງຄັ້ງສີແດງຖືກໃຊ້ເປັນຕົວຊີ້ບອກທາງສາຍຕາເພື່ອແຍກຄວາມແຕກຕ່າງຂອງຕໍາແຫນ່ງ hinge ຫຼືສາຍຕູ້; ສີດໍາແມ່ນທາງເລືອກເລີ່ມຕົ້ນທົ່ວໄປຫຼາຍ.

Q6: ຂ້ອຍຄວນເລືອກວັດສະດຸໃດສໍາລັບການຫຸ້ມນອກ?

ຮຸ່ນສະແຕນເລດຂອງ CL138 ແມ່ນທາງເລືອກທີ່ເຫມາະສົມສໍາລັບການຫຸ້ມນອກ, ສະພາບແວດລ້ອມທີ່ຊຸ່ມຊື່ນ, ຫຼືການຕິດຕັ້ງບ່ອນທີ່ຄວາມຕ້ານທານ corrosion ແມ່ນຄວາມຕ້ອງການໃນໄລຍະຍາວ. ເຫລໍກຄາບອນເຫມາະສົມກັບການນໍາໃຊ້ຕູ້ແຈກຢາຍມາດຕະຖານໃນອາຄານ.
